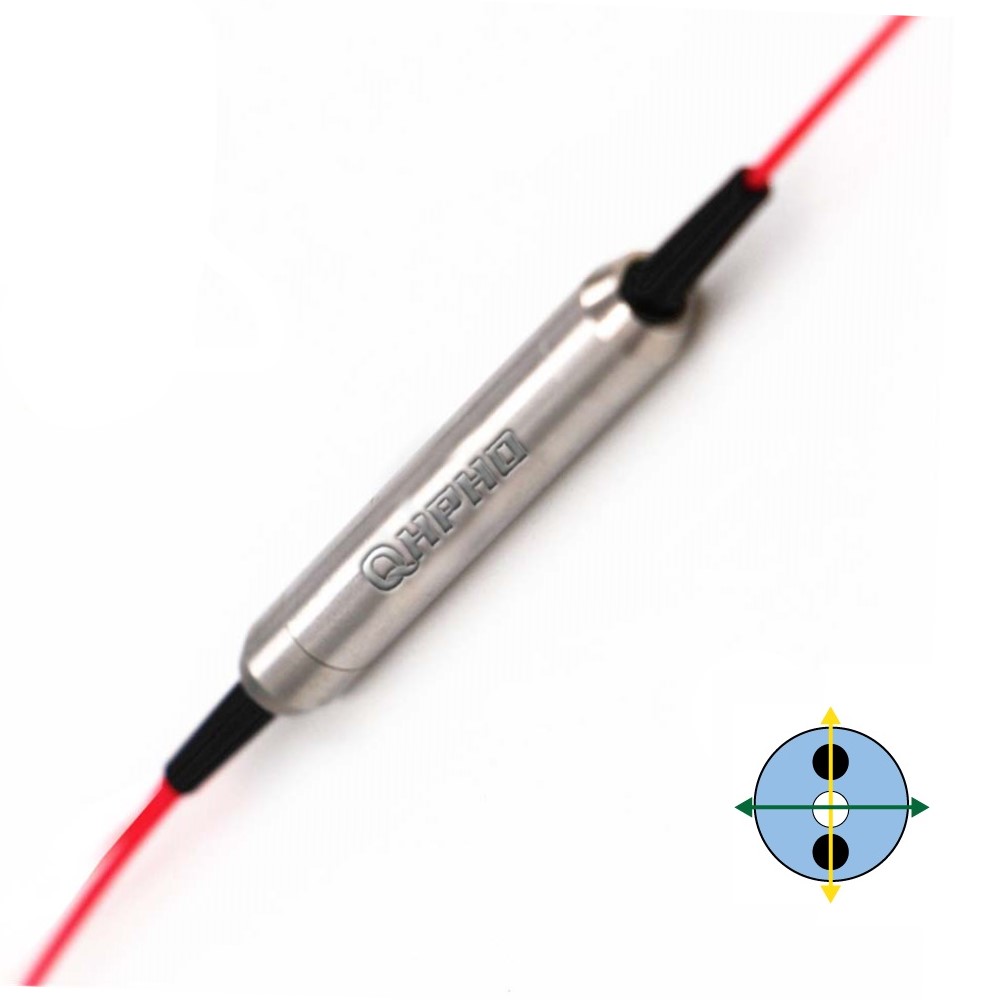

保偏光纤隔离器1064nm 300mW
Polarization Maintaining Isolator 1064nm 300mW(Qhpho) 小功率1064nm保偏光纤隔离器是一种只允许单向光通过的无源器件，其工作原理是基于法拉第旋转的非互易性。通过光纤回波反射的光能够被光隔离器很好的隔离。光隔离器主要利用磁光晶体的法拉第效应。是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率。

产品介绍

保偏光纤隔离器1064nm

小功率1064nm保偏光纤隔离器是一种只允许单向光通过的无源器件，其工作原理是基于法拉第旋转的非互易性。通过光纤回波反射的光能够被光隔离器很好的隔离。光隔离器主要利用磁光晶体的法拉第效应。是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率。

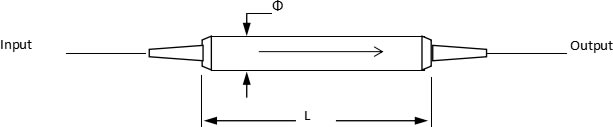

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值		单位
级别类型		单级	双级
中心波长		1064		nm
带宽范围		±5		nm
插入损耗（Type）		1.4	2.3	dB
插入损耗（@23℃）	Max.	1.8	3.2	dB
峰值隔离度（Type）		40	55	dB
隔离度（@23℃）	Min.	30	45	dB
消光比（单轴工作）	Min.	22		dB
消光比（双轴工作）	Min.	20		dB
回波损耗	Min.	55		dB
承受功率	Max.	300		mW
拉伸载荷	Max.	5		N
光纤类型		PM980 fiber
操作温度		-5 to +50		℃
储藏温度		-20 to +85		℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB

订购信息ORDERING INFORMATION：

PMIS-A-B-C-D-E
A=波长	1060nm. 1064nm
B=级别	S=单级；D=双级
C=套管类型	B=Bare fiber 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	NE=None FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
F=工作轴向	B=Both of axis working, F=Fast axis blocked
