熔融拉锥波分复用器 (FBT WDM) 635/1550nm
Fused WDM 635-1550nm 650-1550nm (Qhpho) 635/1550nm 650/1550nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)生产用于常用的近红外和通信波长包含其他波段（比如980/1064、780/1550、1310/1550等等）。它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长，以及组合远程通信信号。该款可见光635nm和近红外光1550nm的组合，因为635nm可见光波段低于光纤的截止带宽，该波段在SMF-28e光纤中传输模式为多模传输。所以区别于其他近红外波段的WDM，耦合使用时可见光波长损耗较大，分光使用时，彼此隔离度不高。另外青禾还可以制作405 450 532（红绿蓝）波长均可和1550nm合波。

产品介绍

熔融拉锥波分复用器 (FBT WDM) 635/1550 or 650/1550nm

635/1550nm 650/1550nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)生产，用于常用的近红外和通信波长包含其他波段（比如980/1064、780/1550、1310/1550等等）。它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长，以及组合远程通信信号。该款可见光635nm和近红外光1550nm的组合，因为635nm可见光波段低于光纤的截止带宽，该波段在SMF-28e光纤中传输模式为多模传输。所以区别于其他近红外波段的WDM，耦合使用时可见光波长损耗较大，分光使用时，彼此隔离度不高。另外青禾还可以制作405 450 532（红绿蓝）波长均可和1550nm合波。

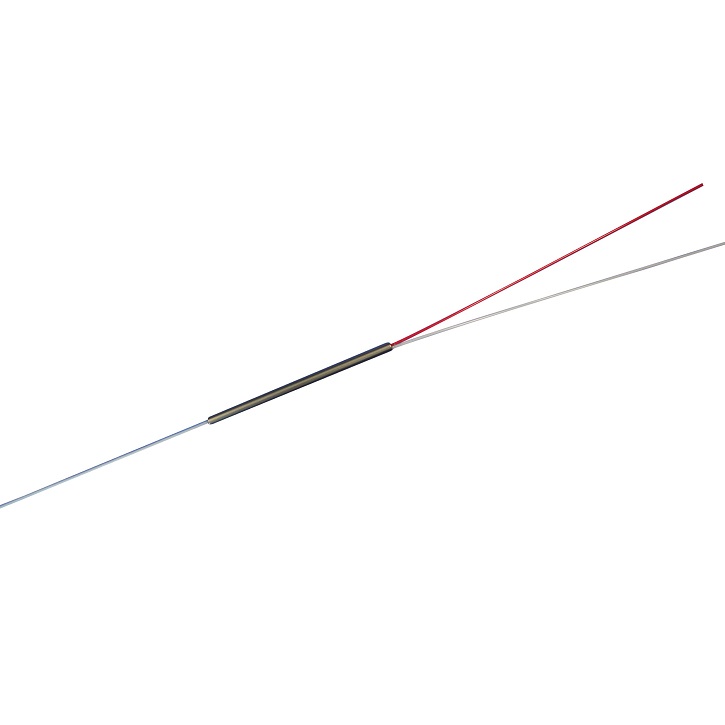

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值		单位
操作波长		635 or 650	1550	nm
带宽范围		±5	±5	nm
插入损耗（@23℃）	Max.	1.8	0.4	dB
隔离度	Min.	10	18	dB
偏振相关损耗	Max.	0.1(@1550)		dB
回波损耗	Min.	50		dB
方向性	Min.	55		dB
承受拉力	Max.	5		N
承受功率	Max.	500		mW
光纤类型		SMF-28e fiber
操作温度		-20 to +85		℃
储藏温度		-40 to +85		℃

备注：
* 以上为不含接头参数，含头标准参数损耗增加0.3dB.回损少5dB
* 接头只承诺1W（CW），1W以上和脉冲功率建议熔接使用

订购信息ORDERING INFORMATION：

WDM-A-B-C-D-E
A=波长	635/1550, 650/1550,SS=Specify
B=光纤类型	SM=SM-28e fiber,
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
