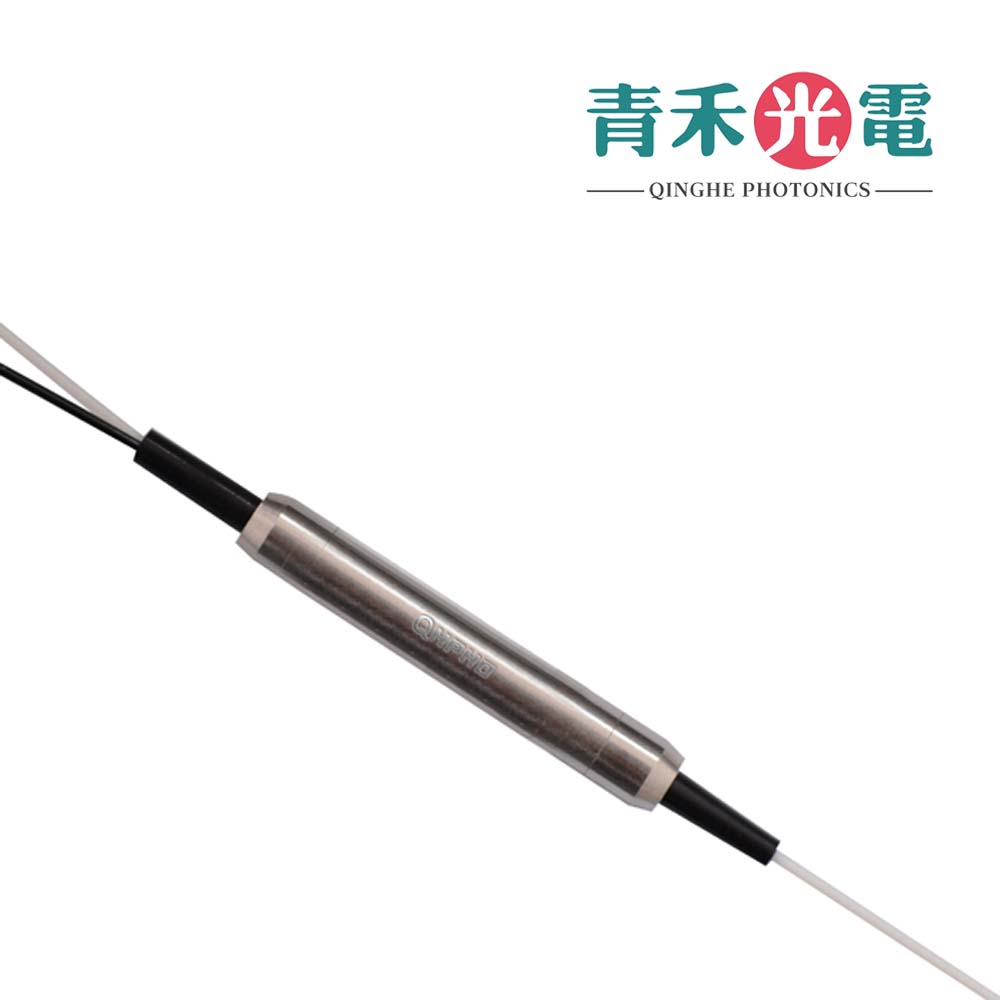

波分复用器1550/850nm(波片型)
FWDM 1550 850nm(Qhpho) 1550/850nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用波片镀膜技术.具有带宽宽，隔离度高，损耗小，高可靠性，高功率可定制的良好特性且各端口光纤类型可指定。

产品介绍

波分复用器1550/850nm(波片型)

1550/850nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用波片镀膜技术.具有带宽宽，隔离度高，损耗小，高可靠性，高功率可定制的良好特性且各端口光纤类型可指定。

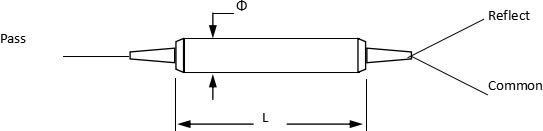

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值		单位
端口类别		透射端口	反射端口	nm
操作波长		1550 (1530-1580)	850(800-900)	nm
插入损耗		1.2 (Max.)	1.2 (Max.)	dB
隔离度		25 (Min.)	13 (Min.)	dB
偏振相关损耗	Max.	0.2		dB
回波损耗	Min.	50		dB
方向性	Min.	50		dB
承受功率(CW)		300		mW
光纤类型		SMF-28e on Pass & Comm Port, HI 780 on Reflect Port
操作温度		-20 to +85		℃
储藏温度		-40 to +85		℃

备注：
* 以上为不含接头参数，含头标准参数损耗增加0.5dB

订购信息ORDERING INFORMATION：

FWDM-A-B-C-D-E
A=波长	T1550/R850; SS=Specify
B=套管类型	B=250um Bare fiber ; 9=900um loose tube
C=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
D=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
