紧凑型保偏隔离器976nm1030nm1064nm
Compact Polarization Maintaining Isolator 980nm 1030nm 1064nm 0.5-10W(Qhpho) 980nm1030nm1064nm的保偏光纤隔离器PM Isolator是一种单向传光器件，具有阻止光反向通过的功能。保偏光纤隔离器具有高隔离度、低插入损耗和承受高功率的能力。通常用来保护激光器或放大器，防止背反射光。针对常规产品客户反馈体积较大的情况，青禾光电经过重新设计研发出紧凑型的保偏光纤隔离器产品

产品介绍

紧凑型保偏光纤隔离器980nm 1030nm 1064nm

980nm1030nm1064nm的保偏光纤隔离器PM Isolator是一种单向传光器件，具有阻止光反向通过的功能。保偏光纤隔离器具有高隔离度、低插入损耗和承受高功率的能力。通常用来保护激光器或放大器，防止背反射光。针对常规产品客户反馈体积较大的情况，青禾光电经过重新设计研发出紧凑型的保偏光纤隔离器产品

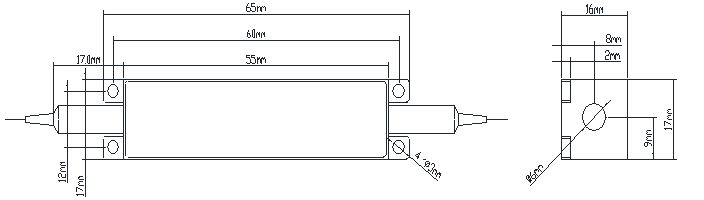

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		976, 980, 1030，1040,1053,1064,1080	nm
带宽范围		±10	nm
插入损耗（Type）	Max.	0.8	dB
插入损耗（@23℃）	Max.	1.0	dB
峰值隔离度（Type）		30	dB
隔离度（@23℃）	Min.	25	dB
消光比（单轴工作）	Min.	20	dB
回波损耗	Min.	45	dB
承受脉冲功率 ns级	Max.	10	kW
承受功率（CW）	Max.	0.5, 1, 2, 3, 5, 10	W
拉伸载荷	Max.	5	N
光纤类型		PM980 fiber or others
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB

订购信息ORDERING INFORMATION：

CPMIS-A-B-C-D-E
A=波长	980, 976,1030,1040,1064nm, SS=Specify
B=光纤类型	P9=PM980 fiber,SS=Specify
C=套管类型	B=Bare fiber 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 15=1.5m SS=Specify
E=接头类型	NE=none,FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
F=工作轴向	F=Fast axis blocked
