高功率光纤环形器 2.0um

产品系列

2.0um光纤组件

高功率光纤环形器1950nm 2000nm 2050nm 30W(New)
3-port Optical Circulator 1940nm1950nm2000nm2050nm(Qhpho) - 30W（New) 2.0um 30W高功率光纤环形器是青禾光电在普通功率光纤环形器的基础上，根据客户需要研发出的最新产品，不仅具备了普通环形器的特性，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。且以极低的插入损耗来满足承受大功率，保偏产品亦可制作，其他更大功率定制，请具体联系销售人员咨询。

产品介绍

高功率光纤环形器1950nm 2000nm 2050nm 30W

2.0um 30W高功率光纤环形器是青禾光电在普通功率光纤环形器的基础上，根据客户需要研发出的最新产品，不仅具备了普通环形器的特性，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。且以极低的插入损耗来满足承受大功率，保偏产品亦可制作，其他更大功率定制，请具体联系销售人员咨询。

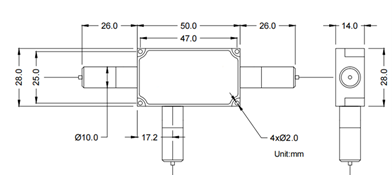

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		1940 1950 1980 2000 2050 or customized	nm
带宽范围		±10	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗（Type）	Max.	1.0	dB
插入损耗（@23℃）	Max.	1.2	dB
峰值隔离度（Type）		21	dB
隔离度（@23℃）	Min.	16	dB
串扰	Min.	45	dB
回波损耗	Min.	45	dB
承受功率（CW）		5.10.20.30	W
峰值功率(for ns pulse)	Max.	10	kW
拉伸载荷	Max.	5	N
光纤类型		25/400
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

HPCIR-A-3-B-C-D-E
A=波长	1940=1940nm, 1950=1950nm，2000=2000nm 2050=2050nm SS=Specify
B=光纤类型	LMA-GDF-25/400-09M, MM-GDF-25/400-11FA
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=功率条件	5W,10W,20W,30W，or SS=Specify or脉冲条件（具体告知销售人员）
