保偏光纤环形器 532nm 633nm
PM 3-port Optical Circulator 532nm 633nm(Qhpho) 532nm、633nm保偏光纤环行器是三端口器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。高功率光纤环形器是在此基础上的研发改进型产品，青禾光电可定制的波长非常齐全并可承受大功率（532、633、780、850、915、980、1018、1053、1064）等波长，部分波长功率可满足20W功率。

产品介绍

保偏光纤环形器 532nm 633nm

532nm 633nm保偏光纤环行器是三端口器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。高功率光纤环形器是在此基础上的研发改进型产品，青禾光电可定制的波长非常齐全并可承受大功率（532、633、780、850、915、980、1018、1053、1064）等波长，部分波长功率可满足20W功率。

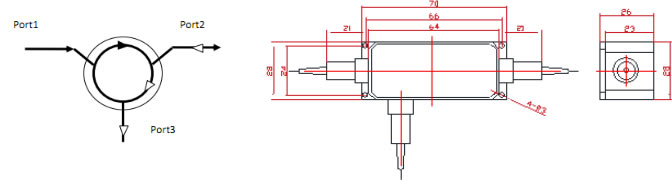

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值	单位
中心波长		532、633	nm
带宽范围		±10	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗（Type）	Max.	1.5	dB
插入损耗（@23℃）	Max.	2.0	dB
峰值隔离度（Type）		22	dB
隔离度（@23℃）	Min.	20	dB
消光比	Min.	20	dB
串扰	Min.	40	dB
回波损耗	Min.	40	dB
承受功率（CW）		常规0.3 , 大功率0.5 , 1	W
拉伸载荷	Max.	5	N
操作温度		10 to +50	℃
储藏温度		0 to +65	℃

备注：* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。以上为不含接头参数

订购信息ORDERING INFORMATION：

PMCIR-A-3-B-C-D-E-F-G
A=波长	532=532nm, 633=633nm, SS=Specify
B=光纤类型	P4=PM460,P6=PM630, S=Specify
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	NE=none,FA=FC/APC FP=FC/UPC SC/APC, LC/APC….. SS=Specify
F=工作轴向	B=Both axis working, F=Fast axis blocked, N=Non-PM
G=功率大小	300mW 500mW 1W, 2W,脉冲型=SS（具体联系咨询）
