熔融拉锥波分复用器 (FBT WDM)793/2000nm
Fused WDM 2000 793nm(Qhpho) 793/2000nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)，把793nm和2.0um波长进行复用，由于可见光波长低于这些WDM中光纤的截止波长，因此，它们不是双向的，且不应用于分光。

产品介绍

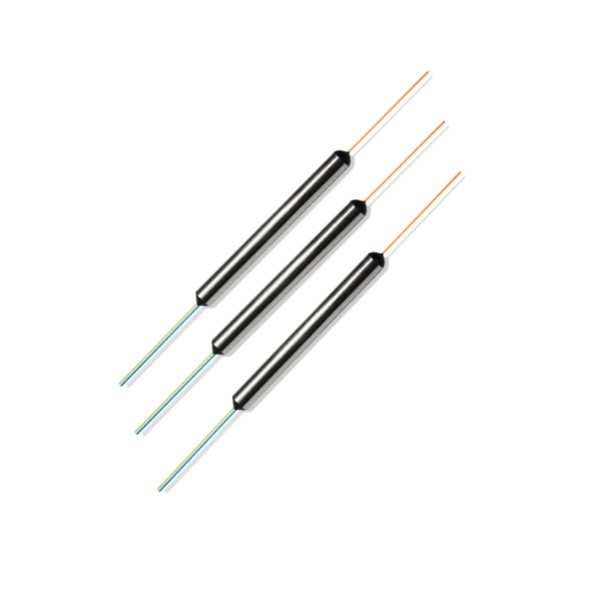

熔融拉锥波分复用器 (FBT WDM)793/2000nm

793/2000nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)，把793nm和2.0um波长进行复用，由于可见光波长低于这些WDM中光纤的截止波长，因此，它们不是双向的，且不应用于分光。

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值		单位
操作波长		2000 or 1950	793	nm
带宽范围		±20	780 - 820	nm
插入损耗（@23℃）		0.5 (Typ.), 1.0 (Max.)	0.5 (Typ.), 1.0 (Max.)	dB
隔离度		15 (Typ.), 13 (Min.)	15 (Typ.), 13 (Min.)	dB
偏振相关损耗	Max.	0.15		dB
回波损耗	Min.	55		dB
方向性	Min.	55		dB
承受拉力	Max.	5		N
承受功率		2		W
光纤类型		SMF-28e fiber or SM1950 fiber or customized
操作温度		-20 to +85		℃
储藏温度		-40 to +85		℃

备注：
* 以上为不含接头参数，含头标准参数损耗增加0.3dB.回损少5dB
* 接头只承诺1W（CW），1W以上和脉冲功率建议熔接使用

订购信息ORDERING INFORMATION：

WDM-A-B-C-D-E
A=波长	793/2000, 793/1950 SS=Specify
B=光纤类型	SM=SM-28e fiber, SM19=SM1950 fiber
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
