熔融拉锥波分复用器 (FBT WDM) 1060/1550nm
Fused WDM 1064 1550nm (Qhpho) 1060/1550nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)生产，用于常用的近红外和通信波长，包含其他波段（比如980/1064、780/1050、1310/1550等等）。它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长，以及组合远程通信信号。青禾光电还有特色的2x2结构WDM，如需要请联系我们咨询

产品介绍

熔融拉锥波分复用器 (FBT WDM) 1060/1550nm

1060/1550nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)生产，用于常用的近红外和通信波长，包含其他波段（比如980/1064、780/1050、1310/1550等等）。它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长，以及组合远程通信信号。青禾光电还有特色的2x2结构WDM，如需要请联系我们咨询

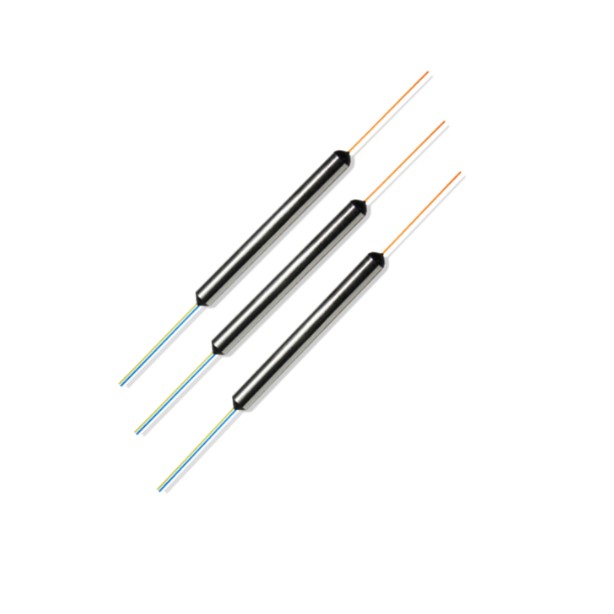

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
操作波长		1060/1550	nm
带宽范围		±10@1060nm，±20@1550nm	nm
插入损耗（@23℃）	Max.	0.2	dB
隔离度（@中心波长）	Min.	20	dB
偏振相关损耗	Max.	0.1	dB
回波损耗	Min.	60	dB
方向性	Min.	60	dB
承受功率	Max.	500	mW
拉伸载荷	Max.	5	N
光纤类型		HI 1060 flex fiber, HI 1060 fiber or OFS 980 fiber
操作温度		-20 to +80	℃
储藏温度		-40 to +85	℃

备注：
* 以上为不含接头参数，含头标准参数损耗增加0.3Db

订购信息ORDERING INFORMATION：

WDM-A-B-C-D-E
A=波长	1060/1550，1064/1590, SS=Specify
B=光纤类型	H6=Hi1060 fiber，O9=OFS980 Fiber，6F=HI 1060 Flex Fiber SS=Specify
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
