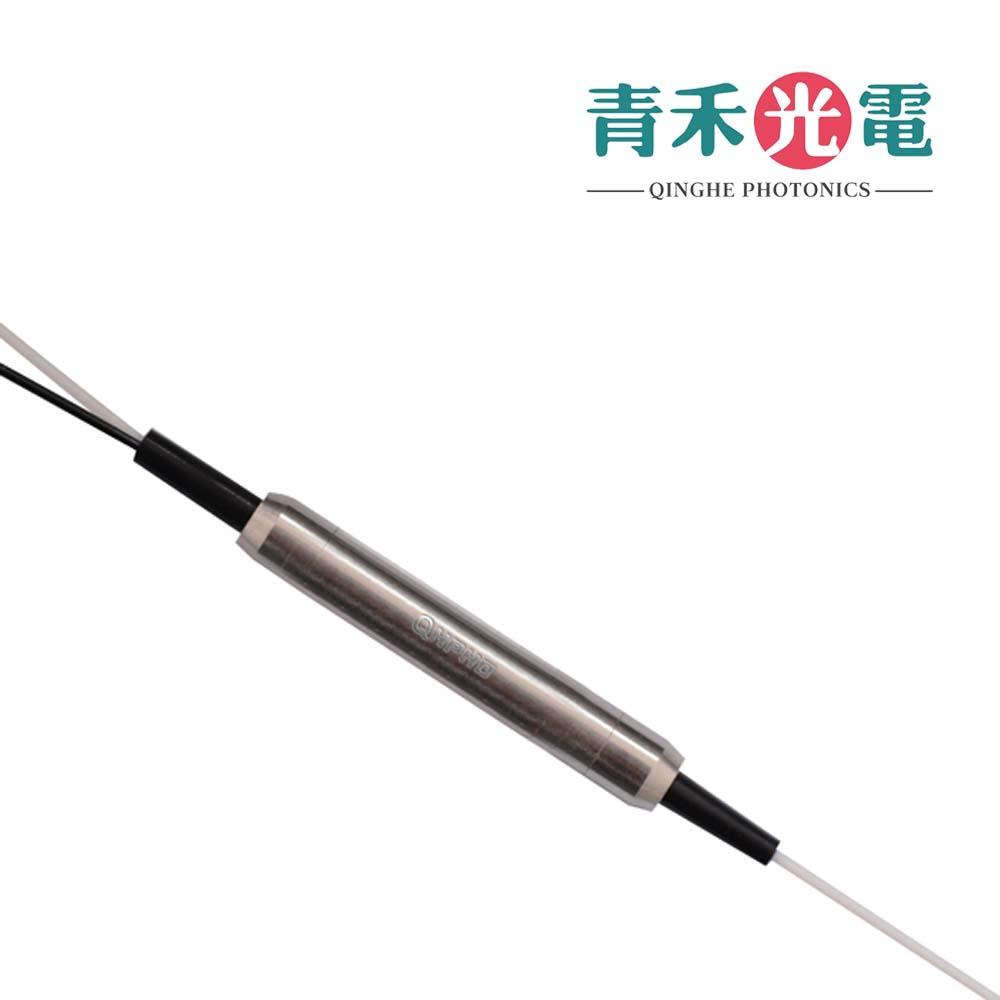

高功率波分复用器1550/980nm(波片型)

产品系列

波分复用器

高功率波分复用器1550/980nm(波片型)
High Power Filter WDM T1550 R980(Qhpho) 高功率1550/980 or 976nm 波分复用器(WDM)主要使用波片镀膜技术，它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长。波片型的该款产品具备高隔离度，带宽宽，性能稳定，承受高功率等优势。青禾光电生产的高功率可以满足20W连续光功率，以及ps，20kW峰值功率。

产品介绍

高功率波分复用器1550/980nm(波片型)

高功率1550/980 or 976nm 波分复用器(WDM)主要使用波片镀膜技术，它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长。波片型的该款产品具备高隔离度，带宽宽，性能稳定，承受高功率等优势。青禾光电生产的高功率可以满足20W连续光功率，以及ps，20kW峰值功率。

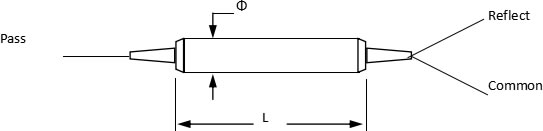

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值		单位
端口类别		透射端口	反射端口	nm
操作波长		1520~1580	980 (965 - 1000)	nm
插入损耗		0.8 (Typ.), 1.0 (Max.)	0.5 (Typ.), 0.7 (Max.)	dB
隔离度		30 (Typ.), 25 (Min.)	17 (Typ.), 15 (Min.)	dB
偏振相关损耗	Max.	0.15		dB
回波损耗	Min.	50		dB
方向性	Min.	55		dB
热稳定性	Max.	0.005		dB/℃
承受功率(CW)		1.5.10.20 or ps，20kW peak power
光纤类型		SMF-28e on Pass Port, HI 1060 on Reflect & Comm Port or customized
操作温度		-20 to +85		℃
储藏温度		-40 to +85		℃

备注：
* 以上为不含接头参数，含头标准参数损耗增加0.3Db
* 接头只承诺1W一下连续光功率，1W以上建议熔接使用

订购信息ORDERING INFORMATION：

HIFWDM-A-B-C-D-E
A=波长	T1550/R980；T980/R1550；SS=Specify
B=套管类型	B=250um Bare fiber ; 9=900um loose tube
C=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
D=接头类型	NE=None, FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
D=接头类型	1W. 2W.5W.10W.20W
