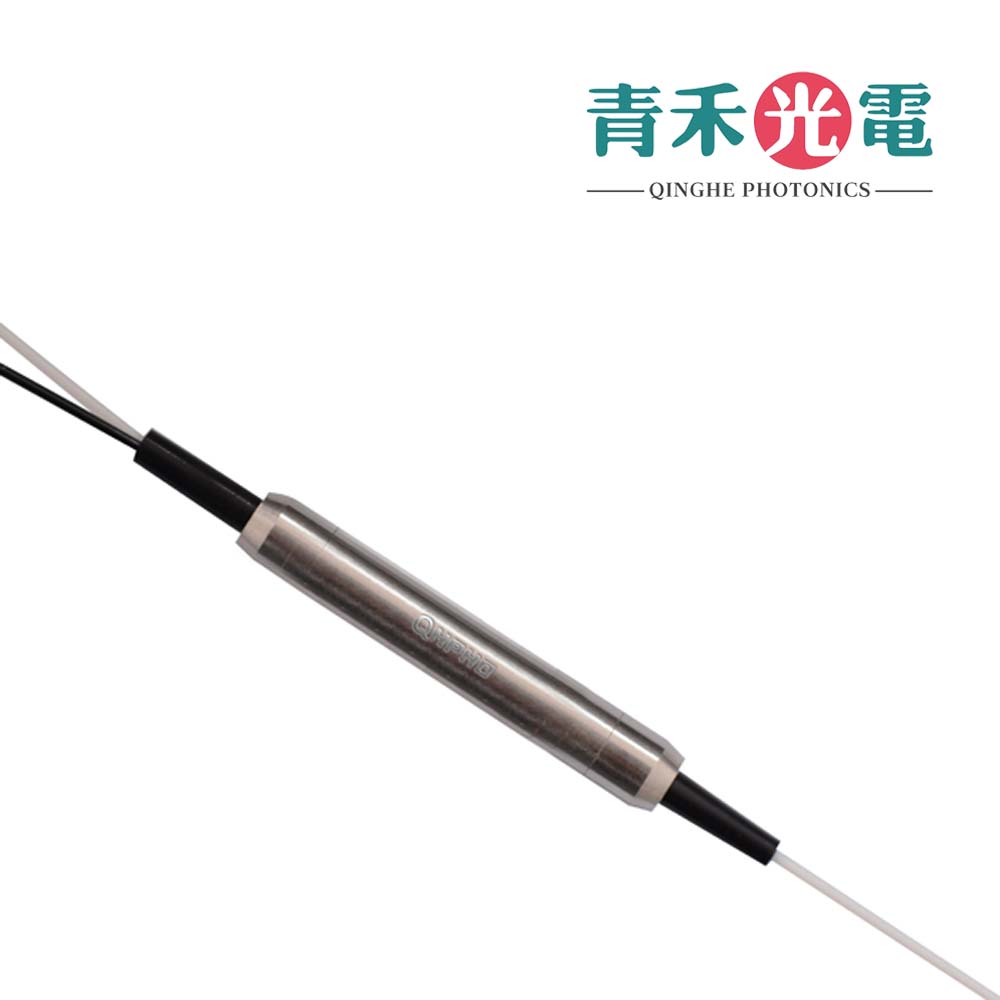

CWDM 波分复用器

产品系列

波分复用器

CWDM 波分复用器
1X2 CWDM(Qhpho) CWDM稀疏波分复用器是基于薄膜滤波器技术，符合ITU标准通道。是一种面向城域网接入层的低成本WDM传输技术。从原理上讲，CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。常被使用在光收发模块，复用解复用设备里。

产品介绍

CWDM 波分复用器

CWDM稀疏波分复用器是基于薄膜滤波器技术，符合ITU标准通道。是一种面向城域网接入层的低成本WDM传输技术。从原理上讲，CWDM就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。常被使用在光收发模块，复用解复用设备里。

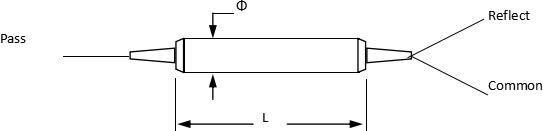

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
透射波长		1270、1290.......1590、1610 or 1271、1291......1591、1611， ITU	nm
波长间隔		20	nm
通带带宽		±6.5 or ±7.5	nm
透射通带损耗	Max.	0.6	dB
反射通带损耗	Max.	0.4	dB
宽带平坦度	Max.	0.3	dB
相邻通带隔离度	Min.	30	dB
非相邻通带隔离度	Min.	40	dB
损耗热稳定性	Max.	0.005	dB/℃
波长偏移量	Max.	0.002	nm/℃
偏振相关损耗	Max.	0.1	dB
回波损耗	Min.	45	dB
方向性	Min.	50	dB
偏振模色散	Max.	0.1	ps
承受功率（CW）	Max.	500（提供高功率定制服务）	mW
光纤类型		Corning SMF-28e fiber
拉伸载荷	Max.	5	N
操作温度		-20 to +85	℃
储藏温度		-40 to +85	℃

备注：
* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

CWDM-A-B-C-D-E
A=截止波长范围	A=1260~1620, B=1460~1620nm SS=Specify
B=中心波长	C01=CH01,C02=CH02…...C60=CH60
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
