光纤环形器1310nm to 1650nm
3-port Optical Circulator 1310nm1550nm1650nm(Qhpho) 1310nm1450nm1550nm1650nm光纤环行器是三端口器件，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。因不可逆特性用在分叉复用器、双向泵浦系统和色散补偿器件或者搭配FBG系统中分离光信道，也可以单根光纤双向传输信号的应用。另有其他波长和相应功率产品，具体请联系青禾光电咨询。

产品介绍

光纤环形器1310nm1550nm

1310nm1450nm1550nm1650nm光纤环行器是三端口器件，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。因不可逆特性用在分叉复用器、双向泵浦系统和色散补偿器件或者搭配FBG系统中分离光信道，也可以单根光纤双向传输信号的应用。另有其他波长和相应功率产品，具体请联系青禾光电咨询。

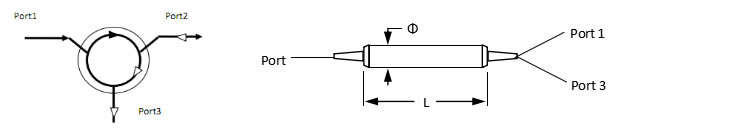

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		1310,1450,1480,1550,1580,1610,1625,1650 or...	nm
带宽范围		±30	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗（Type）	Max.	0.6	dB
插入损耗（@23℃）	Max.	0.8	dB
峰值隔离度（Type）		50	dB
隔离度（@23℃）	Min.	40	dB
串扰	Min.	50	dB
偏振相关损耗	Max.	0.1	dB
回波损耗	Min.	50	dB
承受功率		300 (higher is available upon request)	mW
拉伸载荷	Max.	5	N
光纤类型		Corning SMF-28e Fiber or customized
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

CIR-A-3-B-C-D-E
A=波长	1310=1310nm, 1550=1550nm，1650=1650nm SS=Specify
B=端口类型	3= 3 Ports , 4=4 Ports
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
