光纤环形器780nm793nm808nm

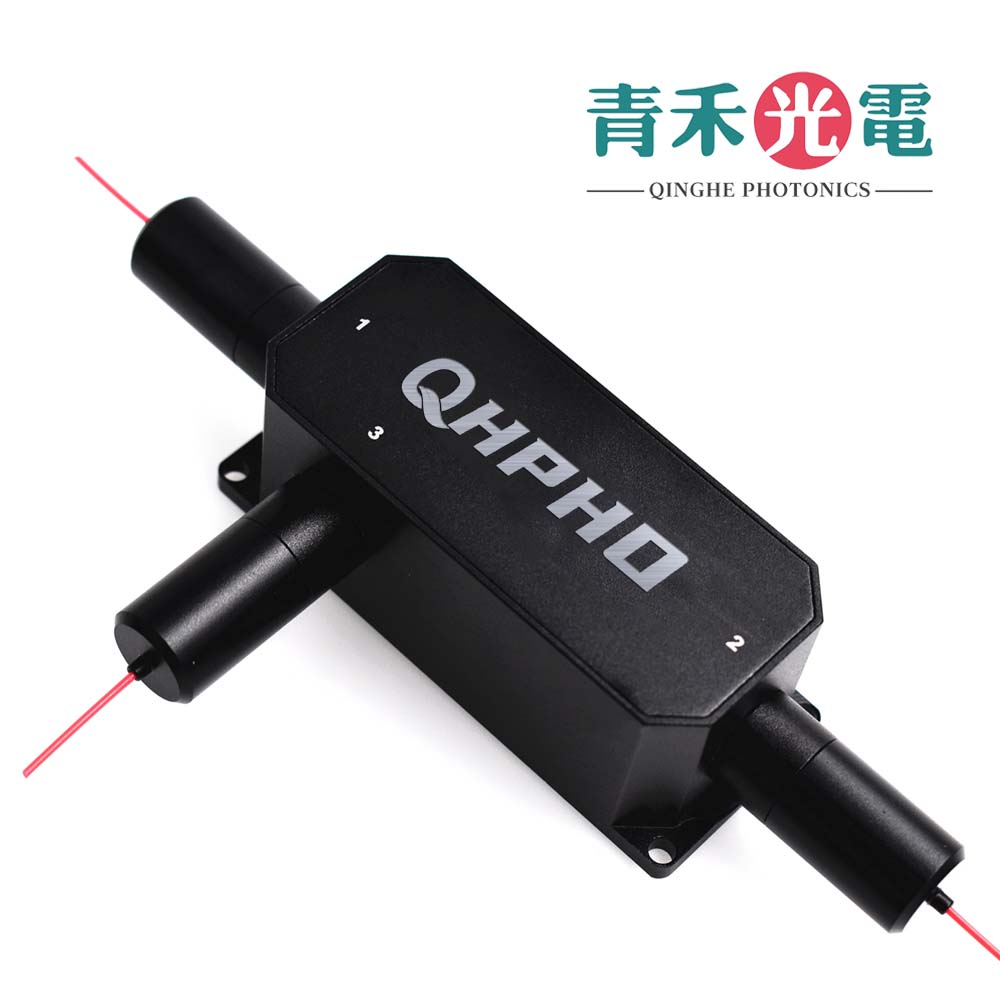

3-port Optical Circulator 780nm (Qhpho) 780nm三端口光纤环行器，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。高功率光纤环形器是在此基础上的研发改进型产品.青禾光电另有其他波长和相应功率产品，具体请联系咨询。

产品介绍

光纤环形器780nm

780nm三端口光纤环行器，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。高功率光纤环形器是在此基础上的研发改进型产品.青禾光电另有其他波长和相应功率产品，具体请联系咨询。

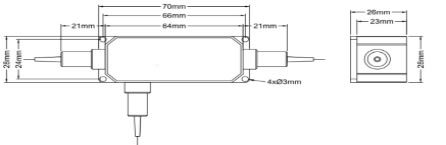

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		780，793 or customized	nm
带宽范围		±10	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗（Type）	Max.	1.2	dB
插入损耗（@23℃）	Max.	1.5	dB
峰值隔离度（Type）		23	dB
隔离度（@23℃）	Min.	20	dB
偏振相关损耗	Max.	0.15	dB
串扰	Min.	40	dB
回波损耗	Min.	40	dB
承受功率	Min.	300 (higher is available upon request)	mW
拉伸载荷		5	N
光纤类型	Max.	HI 780 Fiber
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB

订购信息ORDERING INFORMATION：

CIR-A-3-B-C-D-E
A=波长	780=780nm；793=793nm
B=光纤类型	H7=Hi 780 fiber; N7=Nufern 780-HP
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
