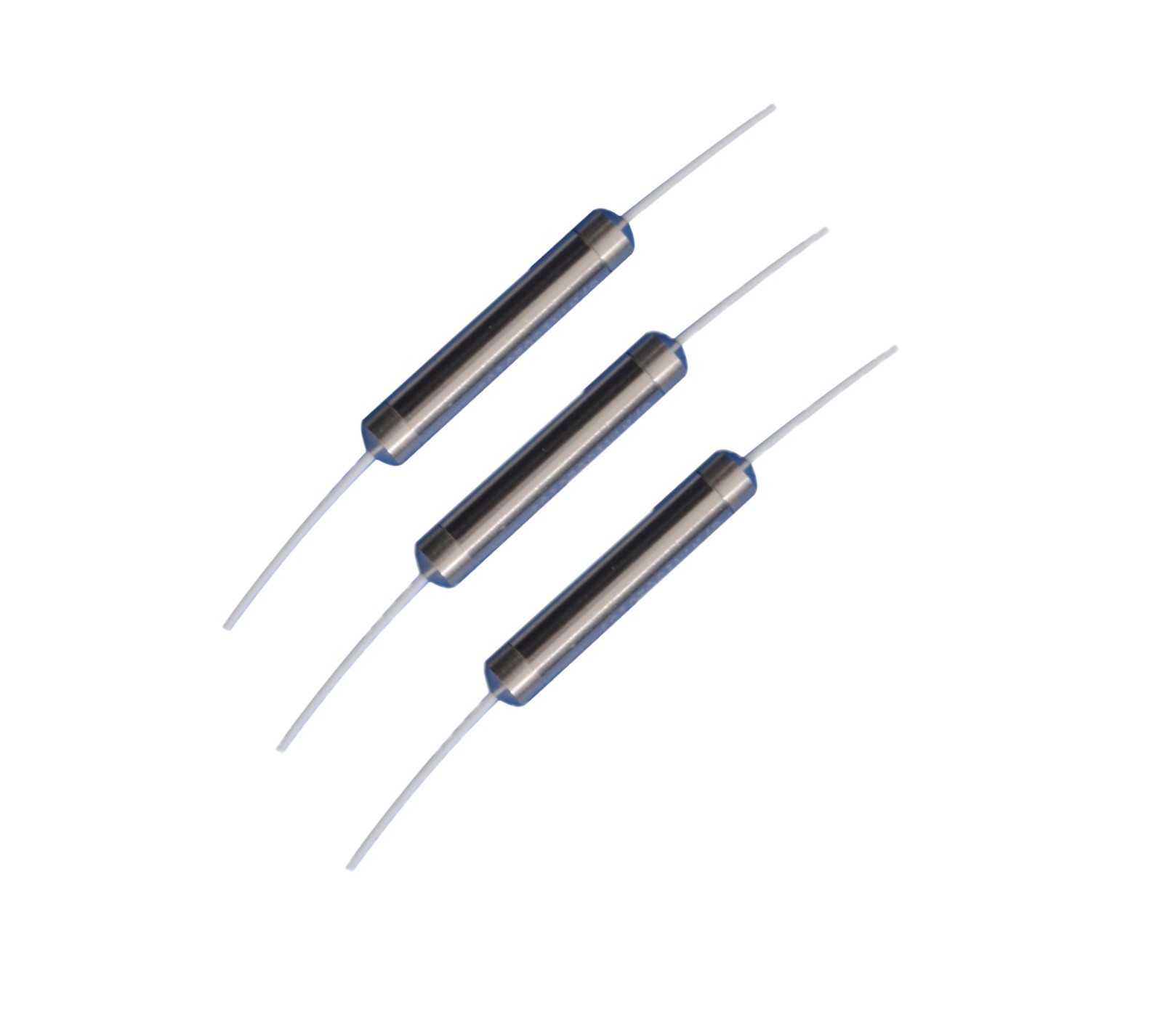

迷你型偏振无关光纤隔离器1310nm to 1650nm
Mini Polarization Independent Optical Isolator 1310nm to 1650nm(Qhpho) 偏振无关在线隔离器是一种只允许单向光通过的无源器件，其工作原理是基于法拉第旋转的非互易性。通过光纤回波反射的光能够被光隔离器很好的隔离。光隔离器主要利用磁光晶体的法拉第效应。是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率。

产品介绍

偏振无关光纤隔离器1310nm to 1650nm

偏振无关在线隔离器是一种只允许单向光通过的无源器件，其工作原理是基于法拉第旋转的非互易性。通过光纤回波反射的光能够被光隔离器很好的隔离。光隔离器主要利用磁光晶体的法拉第效应。是允许光向一个方向通过而阻止向相反方向通过的无源器件，作用是对光的方向进行限制，只能单方向传输，通过光纤回波反射的光能够被光隔离器很好的隔离，提高光波传输效率。

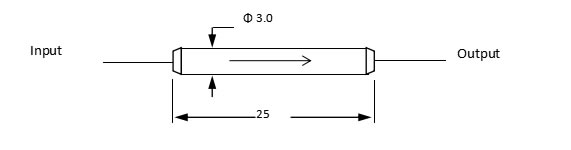

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值		单位
级别类型		单级	双级
中心波长		1310 1450 1480 1550 1580 1610 or customized		nm
带宽范围		±15	±30	nm
插入损耗（Type）		0.4	0.5	dB
插入损耗（@23℃）	Max.	0.6	0.7	dB
峰值隔离度（Type）		40	48	dB
隔离度（@23℃）	Min.	28	40	dB
偏振模色散	Max.	0.25		ps
偏振相关损耗	Max.	0.15		dB
回波损耗	Min.	50		dB
承受功率（CW）	Max.	500		mW
拉伸载荷	Max.	5		N
光纤类型		Corning SMF-28e or customized
操作温度		-5 to +50		℃
储藏温度		-20 to +85		℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB，接头只承诺1W（CW）

订购信息ORDERING INFORMATION：

PIIS-Mini-A-B-C-D-E
A=波长	1310.1450.1480.1550.1610.Specify
B=级别	S=单级；D=双级
C=套管类型	B=Bare fiber 9=900um 2=2mm 3=3mm loose tube
D=光纤长度	05=0.5m 10=1.0m 15=1.5m SS=Specify
E=接头类型	0=FC/UPC 1=FC/APC 2=SC/UPC 3=SC/APC
