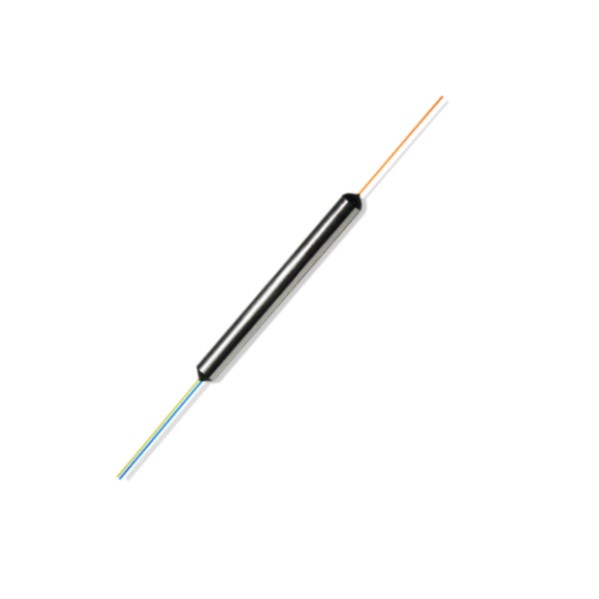

熔融拉锥波分复用器 (FBT WDM)1570/2000nm
Fused WDM 2000 1550nm(Qhpho) 1570/2000nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)，把1570nm和2.0um波长进行波分和复用。经常用于光纤激光器和放大器中组合泵浦和信号波长，以及组合远程通信信号。

产品介绍

熔融拉锥波分复用器 (FBT WDM)1570/2000nm

1570/2000nm波分复用器(WDM)以低插入损耗耦合或分出两个不同单模信号。本款WDM主要使用熔融拉锥技术(FBT)，把1570nm和2.0um波长进行波分和复用。经常用于光纤激光器和放大器中组合泵浦和信号波长，以及组合远程通信信号。

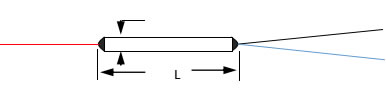

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值		单位
操作波长		2050 or 2000 or 1950	1550 or 1570	nm
带宽范围		±20	±20	nm
插入损耗	Max.	0.4 (Typ.), 0.6 (Max.)	0.4 (Typ.), 0.6 (Max.)	dB
隔离度	Min.	19 (Typ.), 15(Min.)	19 (Typ.), 15(Min.)	dB
偏振相关损耗	Max.	0.15		dB
回波损耗	Min.	55		dB
方向性	Min.	55		dB
承受拉力	Max.	5		N
承受功率	Max.	5		W
光纤类型		SMF-28e fiber or customized
操作温度		-20 to +85		℃
储藏温度		-40 to +85		℃

备注：* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

WDM-A-B-C-D-E
A=波长	1550/2000, 1550/1950 ,1570/2050 SS=Specify
B=光纤类型	SM=SM-28e fiber, SM19=SM1950 fiber
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
