2.0um光纤组件

光纤环形器2000nm

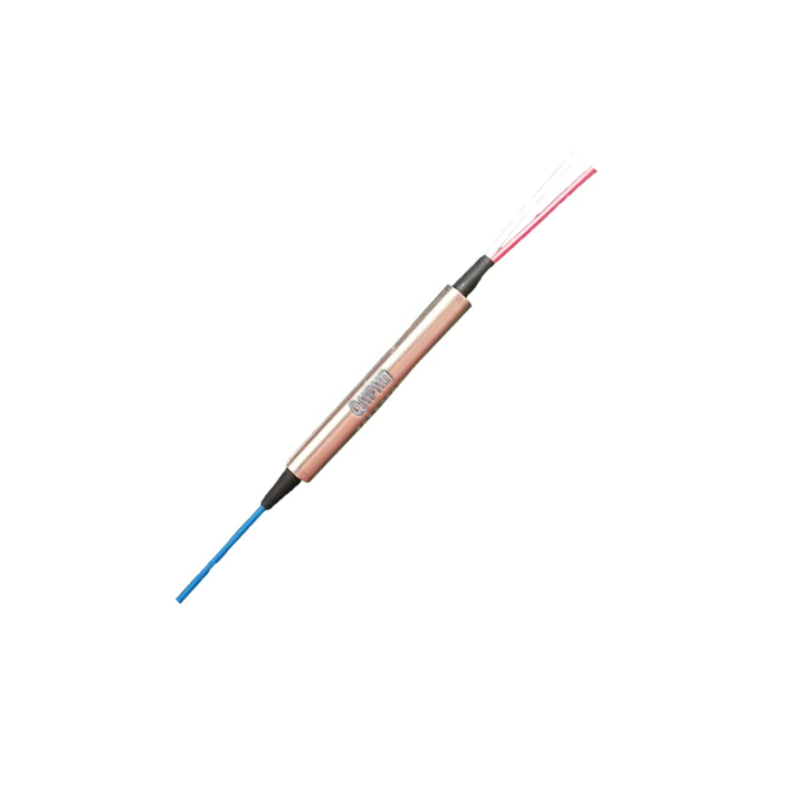

3-port Optical Polarization Independent Circulator 2000nm(Qhpho)
2000nm或者2.0um光纤环行器是三端口器件,光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出;从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗,从端口3输入的信号将在端口2和1产生很大损耗。光学环行器是不可逆光学器件。这意味着光通过器件引起的任何性质改变,当光反向传输时并不会得到相反的结果。因该特性常备用在分叉复用器、双向泵浦系统和色散补偿器件或者搭配FBG系统中分离光信道,也可以单根光纤双向传输信号的应用。具体请联系青禾光电销售人员咨询。

产品介绍

光纤环形器2000nm

2000nm或者2.0um光纤环行器是三端口器件,光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出;从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗,从端口3输入的信号将在端口2和1产生很大损耗。光学环行器是不可逆光学器件。这意味着光通过器件引起的任何性质改变,当光反向传输时并不会得到相反的结果。因该特性常备用在分叉复用器、双向泵浦系统和色散补偿器件或者搭配FBG系统中分离光信道,也可以单根光纤双向传输信号的应用。具体请联系青禾光电销售人员咨询。

封装信息 PACKAGE INFORMATION:


性能指标 SPECIFICATIONS:
指标名称
极限值
标准值
单位
中心波长
2000 or customized
nm
带宽范围
±30
nm
端口及工作方式
3端口, (Port 1→2, 2→3)
插入损耗
Max.
1.5
dB
隔离度
Min.
16
dB
串扰
Min.
40
dB
偏振相关损耗
Max.
0.2
dB
回波损耗
Min.
50
dB
承受功率
0.5, 1, or 2
W
拉伸载荷
Max.
5
N
光纤类型
Corning SMF-28 / SM1950 fiber
操作温度
-5 to +50
储藏温度
-20 to +85
备注:
* 随着技术改进,封装尺寸会略有调整,如介意请下单确认细节。 * 以上为不含接头参数,含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION:

CIR-A-3-B-C-D-E

A=波长

1950 .2000 .2050nm,SS - Specify

B=光纤类型

SM=SM-28e fiber, SM19=SM1950 fiber

C=套管类型

B=250um Bare fiber ; 9=900um   loose tube

D=光纤长度

05=0.5m  10=1.0m 50=5.0m SS=Specify

E=接头类型

FA=FC/APC  FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
