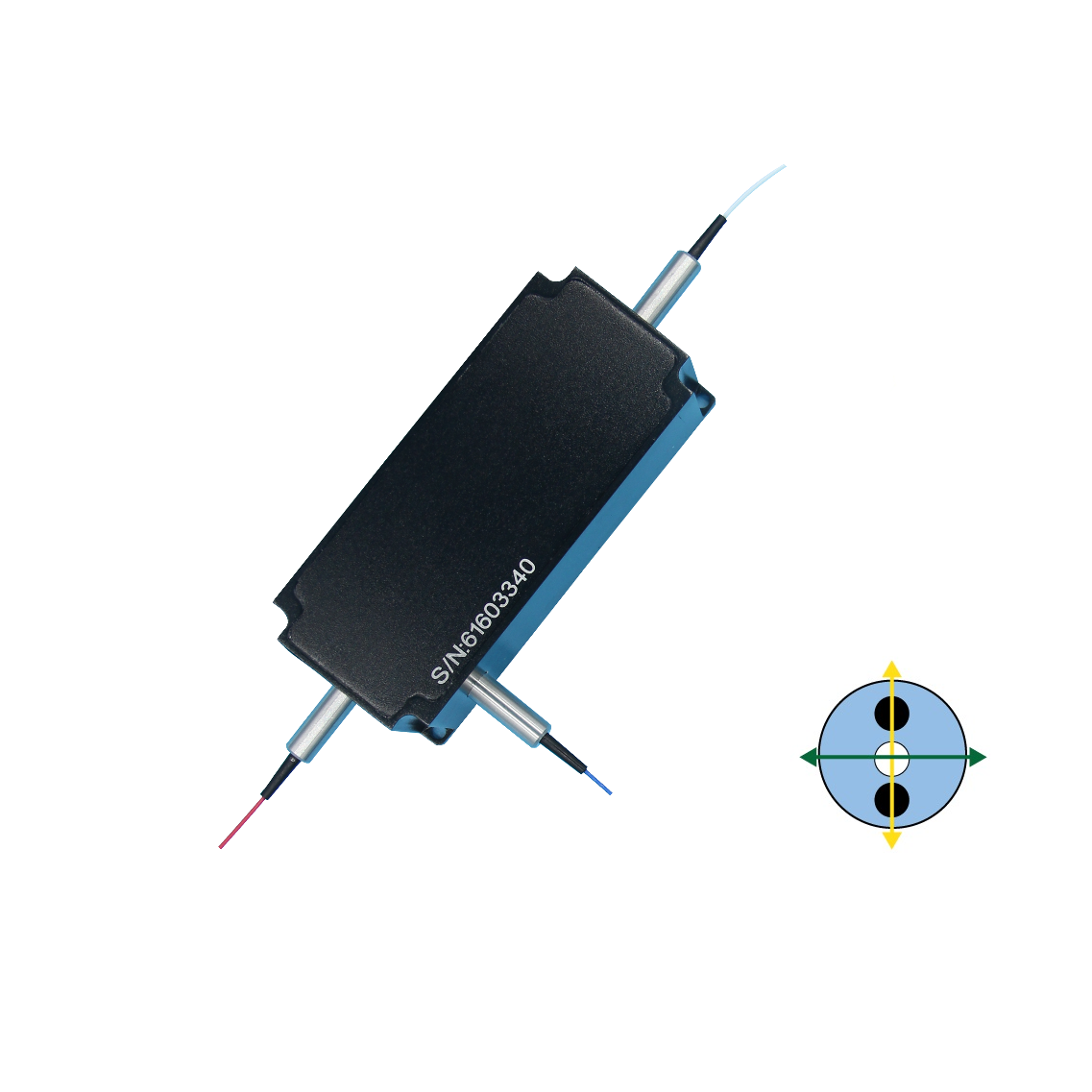

宽带保偏光纤环形器1060±50nm
Broadband PM Circulator 1060 1064±50nm(Qhpho) 1064nm三端口光环行器是光路不可逆光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。保偏光纤环行器广泛应用于需要保持偏振特性的光纤网络和放大器中。高功率产品可根据用户要求订制。

产品介绍

宽带保偏光纤环形器1060±50nm

1064nm三端口光环行器是光路不可逆光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。保偏光纤环行器广泛应用于需要保持偏振特性的光纤网络和放大器中。高功率产品可根据用户要求订制。

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值	单位
中心波长		1050, 1060, 1064 or customized	nm
带宽范围		±50	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗@1060nm	Max.	1.2 (Max.), 0.7 (Typ.)	dB
插入损耗(@1010~1100nm)	Max.	1.4	dB
隔离度(@1010~1100nm P2-P1)	Min.	25 (Min.), 30 (Typ.)	dB
隔离度(@1010~1100nm P3-P2)	Min.	13 (Min.), 22 (Typ.)	dB
消光比	Min.	18	dB
串扰(P1-P3)	Min.	50	dB
回波损耗	Min.	50	dB
承受功率		300 (higher available upon request)	mW
拉伸载荷	Max.	5	N
光纤类型		PM 980 Panda Fiber
操作温度		0 to +50	℃
储藏温度		-20 to +85	℃

备注：* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。以上为不含接头参数

订购信息ORDERING INFORMATION：

PMCIR-A-3-B-C-D-E-F-G
A=波长	850=850nm, 1064=1064nm SS=Specify
B=光纤类型	P8=PM850, P9=PM980, S=Specify
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	NE=none,FA=FC/APC FP=FC/UPC SC/APC, LC/APC….. SS=Specify
F=工作轴向	B=Both axis working, F=Fast axis blocked, N=Non-PM
