OCT宽带光纤跳线850nm 1064nm 1310nm
Fiber Optic Patch Cable 850nm 1064nm 1310nm(Qhpho) 光纤跳线（尾纤）是一种光纤连接器，接头可安装在一端或两端。青禾光电针对OCT应用的高品质光纤跳线，采用进口接头来降低损耗和提高回损。我们还提供了AR镀膜的接头，用于光纤到自由空间耦合优化、低插入损耗的光纤跳线。包含有 780nm,835nm,840nm,850nm1060nm,1064nm 1300nm,1310nm波长且满足相应的各种带宽。

产品介绍

OCT宽带光纤跳线

光纤跳线（尾纤）是一种光纤连接器，接头可安装在一端或两端。青禾光电针对OCT应用的高品质光纤跳线，采用进口接头来降低损耗和提高回损。我们还提供了AR镀膜的接头，用于光纤到自由空间耦合优化、低插入损耗的光纤跳线。包含有 780nm,835nm,840nm,850nm1060nm,1064nm 1300nm,1310nm波长且满足相应的各种带宽。

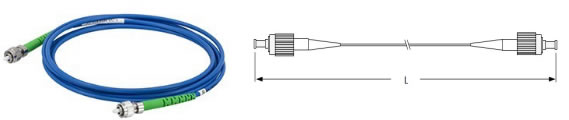

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值			单位
中心波长		830.835.850	1060. 1064	1300. 1310	nm
插入损耗（Type）		0.45	0.30	0.20	dB
插入损耗	Max.	0.80	0.50	0.30	dB
光纤类型		HI 780	HI 1060	SMF-28e
接头类型		FC . SC . LC . SMA ….
回波损耗	Min.	50 for UPC, 60 for APC			dB
交互性	Max.	0.02			dB
重复性	Max.	0.2dB for 1000 mating
承受功率(CW)	Max.	300			mW
拉伸载荷		5			N
操作温度		-5 to +50			℃
储藏温度		-20 to +85			℃

备注：* 以上为不含接头参数，含头标准参数损耗增加0.3dB.

订购信息ORDERING INFORMATION：

OJP-A-B-C-D-E-F
A=波长	850, 1060, 1310 SS=Specify
B=光纤类型	H7= Hi 780 fiber;H6=Hi 1060 fiber;SM=SMF-28e Ultra,SS=Specify
C=套管类型	B=Bare fiber; 9=900um ; 2=2mm；3=3mm
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型1	NE=none FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC …... SMA905 SS=Specify
F=接头类型2	NE=none FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC …... SMA905 SS=Specify
