3x3 OCT宽带光纤耦合器 850nm

产品系列

OCT宽带光纤耦合器

3x3 OCT宽带光纤耦合器 850±20nm
Broadband 3X3 SM Monolithic Fiber Coupler 850±20nm (Qhpho) 3x3 830nm 840nm850nm宽带单模融合耦合器采用熔融拉锥（FBT）技术。青禾光电的这款宽带OCT光纤耦合器专为任意指定耦合比分光和混合光信号而设计，并且充分考虑了OCT的带宽范围和操作环境具备损耗小，可靠性高，结构紧凑等特点。更有其他波长定制的服务.

产品介绍

3x3 OCT宽带光纤耦合器 850nm

3x3 830nm 840nm850nm宽带单模融合耦合器采用熔融拉锥（FBT）技术。青禾光电的这款宽带OCT光纤耦合器专为任意指定耦合比分光和混合光信号而设计，并且充分考虑了OCT的带宽范围和操作环境具备损耗小，可靠性高，结构紧凑等特点。更有其他波长定制的服务.

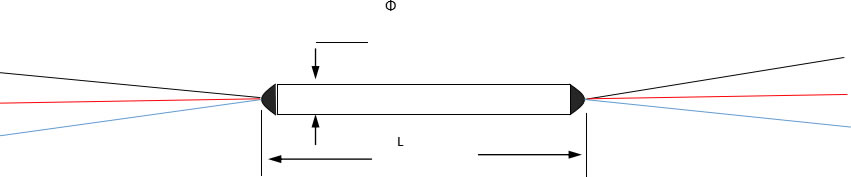

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
端口类型		3x3 or customized
波长范围		840. 850	nm
带宽范围		±20	nm
分光比		33.3/33.3/33.3	%
插入损耗	Max.	6.1	dB
一致性（even)	Max.	0.6	dB
波长相关损耗	Max.	±1.0	dB
偏振相关损耗	Max.	0.15	dB
回波损耗	Min.	55	dB
方向性	Min.	55	dB
承受功率		500	mW
拉伸载荷	Max.	5	N
光纤类型		HI 780 fiber or customized
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.2dB

订购信息ORDERING INFORMATION：

OBOC-A-B-C-D-E-F-G
A=波长	830=830nm ,835=835nm ,850=850nm Specify
B=端口类型	13=1x3；33=3x3
C=分光比	Even=33.3/33.3/33.3
D=光纤类型	H7=HI780 fiber;
E=套管类型	B=250um Bare fiber , 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC LA=LC/APC SS=Specify
