OCT宽带光纤环形器1064±50nm
Broadband 3-port Optical Circulators 1050 1060 1064±50 nm (Qhpho) 青禾光电该款1064nm宽带环形器主要针对OCT的应用设计。能够很好的利用环形器光只沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。光学环行器是不可逆光学器件。这意味着光通过器件引起的任何性质改变，当光反向传输时并不会得到相反的结果，通过该特性就能很好的从Port 2获得样品光发射和收集。

产品介绍

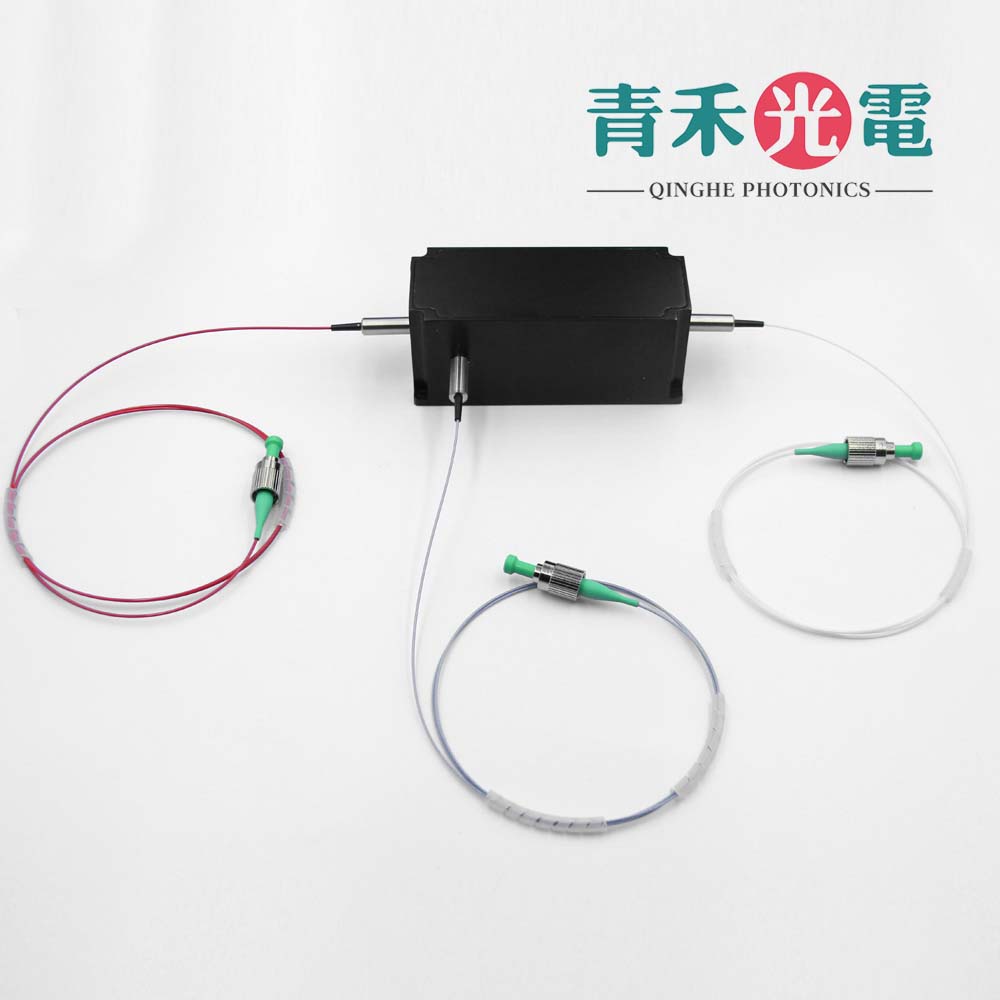

OCT宽带光纤环形器1064nm

青禾光电该款1064nm宽带环形器主要针对OCT的应用设计。能够很好的利用环形器光只沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。光学环行器是不可逆光学器件。这意味着光通过器件引起的任何性质改变，当光反向传输时并不会得到相反的结果，通过该特性就能很好的从Port 2获得样品光发射和收集。

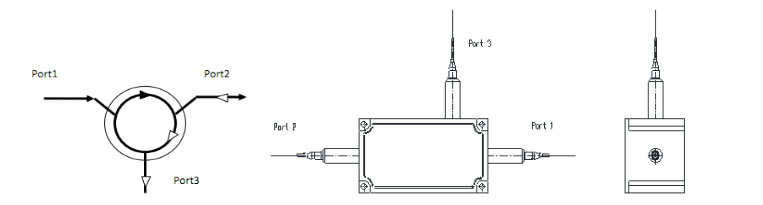

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		1050 1060, 1064 or customized	nm
带宽范围		±50	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗@1060nm 1→2,2→3	Max.	1.7 (Max.), 1.4 (Typ.)	dB
插入损耗@1010-1100nm1→2,2→3	Max.	2.0	dB
隔离度@1010-1100nm, port2→1		25 (Min.), 30 (Typ.)	dB
隔离度@1010-1100nm, port3→2	Min.	13 (Min.), 21 (Typ.)	dB
波长相关损耗	Max.	0.4	dB
偏振相关损耗	Max.	0.15	dB
回波损耗	Min.	50	dB
承受功率		500	mW
拉伸载荷	Max.	5	N
光纤类型		HI1060 Fiber or customized
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.2dB

订购信息ORDERING INFORMATION：

OBCIR-A-3-B-C-D-E
A=波长	1053、1064 Specify
B=光纤类型	H6=Hi 1060 fiber;
C=套管类型	B=Bare fiber 9=900um
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC
