OCT宽带光纤环形器1310±50nm

产品系列

OCT宽带光纤环形器

OCT宽带光纤环形器1310±50nm
3-port Broadband Optical Circulator 1310±50nm(Qhpho) 1260~1360nm宽带光纤环行器是不可逆光学器件。具有隔离性高，插入损耗小，带宽宽等特点，青禾光电该款环形器主要针对OCT的宽带应用设计。另有其他带宽和波长的设计，可另行咨询我们。

产品介绍

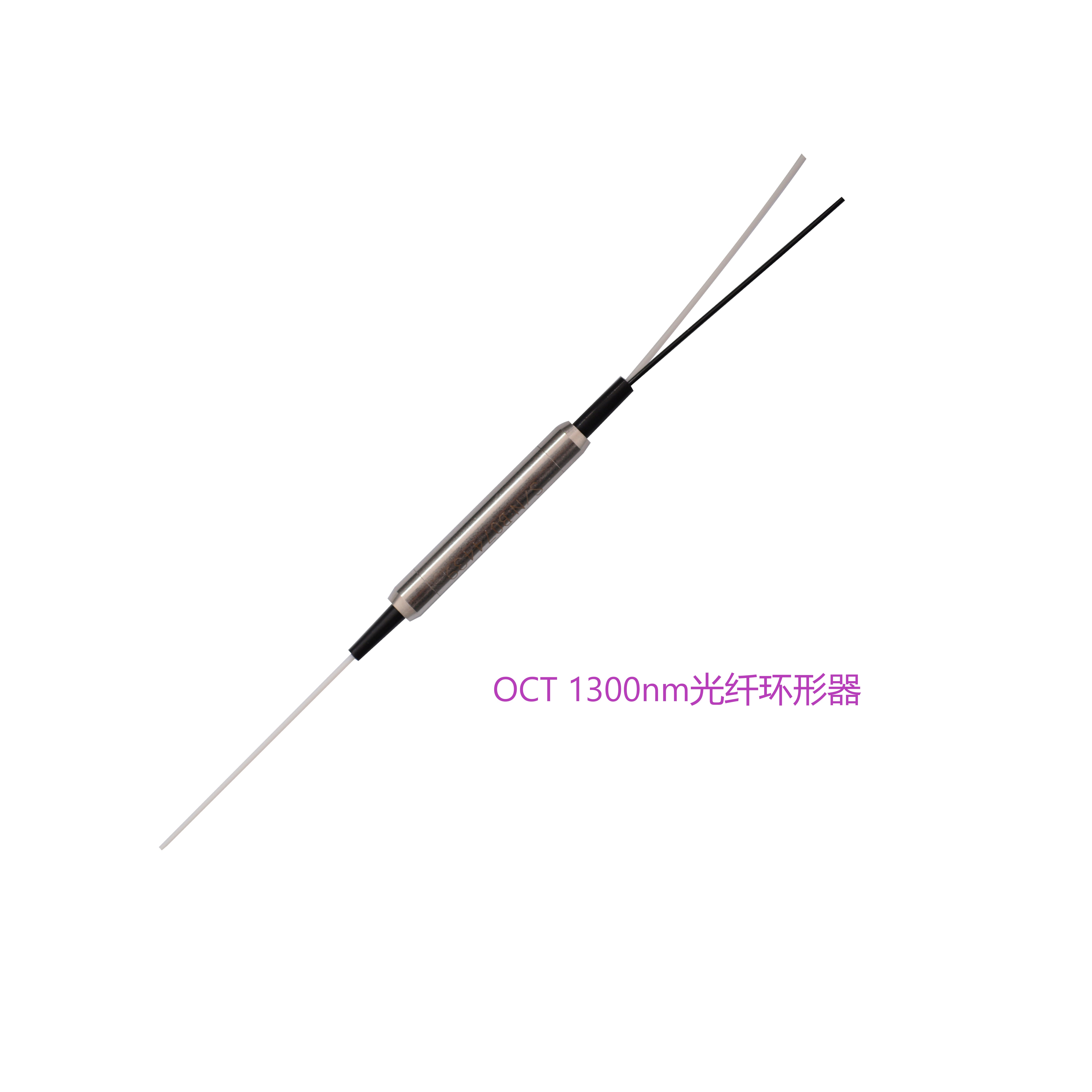

OCT宽带光纤环形器1310nm

1260~1360nm宽带光纤环行器是不可逆光学器件。具有隔离性高，插入损耗小，带宽宽等特点，青禾光电该款环形器主要针对OCT的宽带应用设计。另有其他带宽和波长的设计，可另行咨询我们。

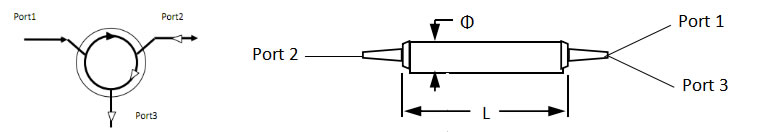

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		1310	nm
带宽范围		1260~1360	nm
端口及工作方式		3端口， (Port 1→2, 2→3)	nm
插入损耗（Type）	Max.	0.7	dB
插入损耗（@23℃）	Max.	1.0	dB
峰值隔离度（Type）		35	dB
隔离度（@23℃）	Min.	30	dB
串扰	Max.	50	dB
偏振相关损耗	Max.	0.15	dB
偏振模色散	Max.	0.1	ps
方向性	Min.	50	dB
回波损耗	Min.	50	dB
承受功率	Max.	500	mW
拉伸载荷		5	N
光纤类型		Corning SMF-28e Fiber or customized
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃
封装尺寸		5.5*50	mm

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.2dB

订购信息ORDERING INFORMATION：

OBCIR-A-3-B-C-D-E
A=波长	1310=1260~1360nm Specify
B=光纤类型	SM=SMF-28e fiber;
C=套管类型	B=Bare fiber 9=900um
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC
