OCT宽带光纤环形器1300nm

产品系列

OCT宽带光纤环形器

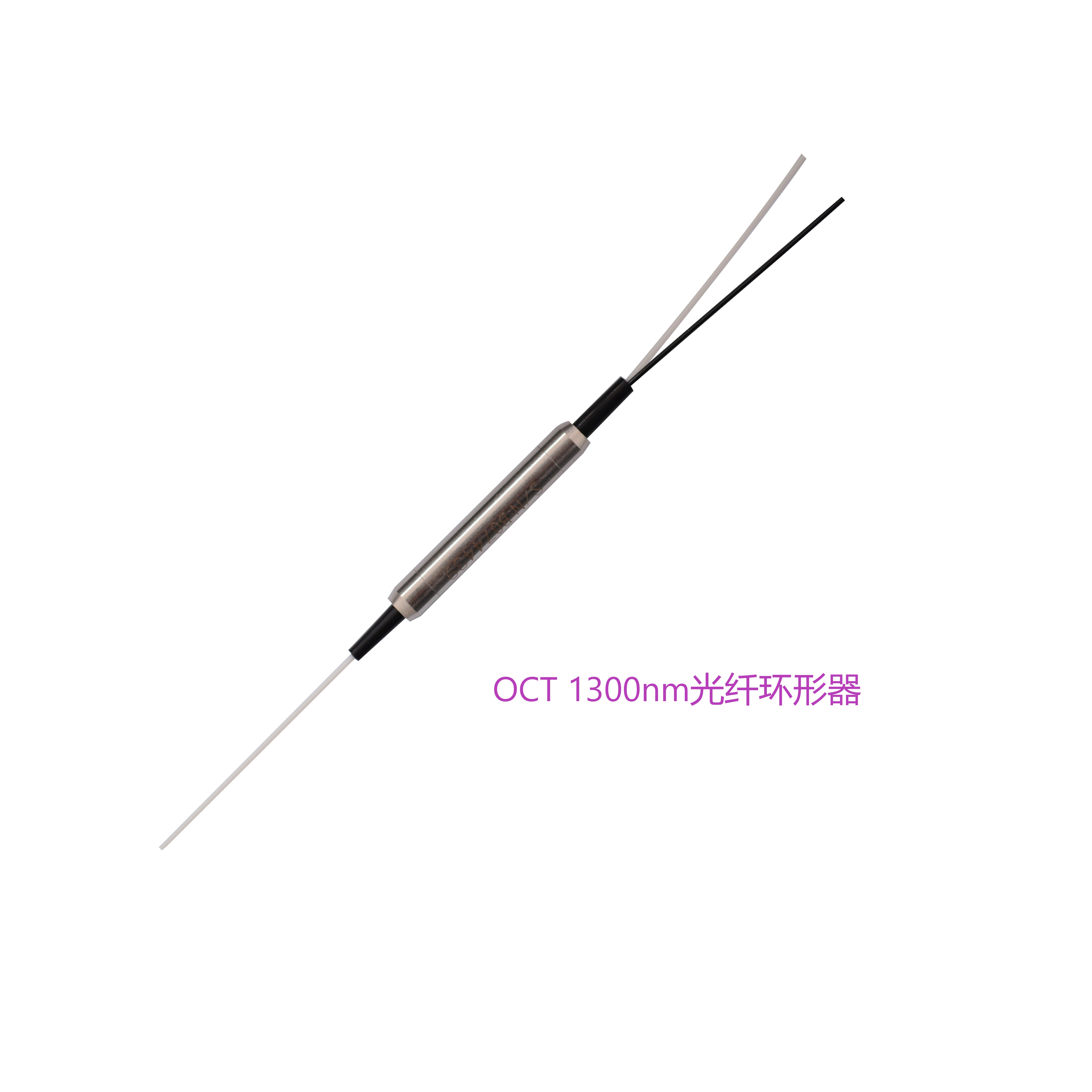

OCT宽带光纤环形器1300nm（1260~1460nm）
3-port Broadband Optical Circulator 1260-1460nm(Qhpho) 1260~1460nm宽带光纤环行器主要针对OCT的应用设计。能够很好的利用光只沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。光学环行器是不可逆光学器件。这意味着光通过器件引起的任何性质改变，当光反向传输时并不会得到相反的结果，通过该特性就能很好的从Port 2获得样品光发射和收集。

产品介绍

OCT宽带光纤环形器1300nm

1260~1460nm宽带光纤环行器主要针对OCT的应用设计。能够很好的利用光只沿一个方向传播。从端口1输入的信号从端口2低损耗输出；从端口2输入的信号从端口3低损耗输出。从端口2输入的信号将在端口1产生很大损耗，从端口3输入的信号将在端口2和1产生很大损耗。光学环行器是不可逆光学器件。这意味着光通过器件引起的任何性质改变，当光反向传输时并不会得到相反的结果，通过该特性就能很好的从Port 2获得样品光发射和收集。

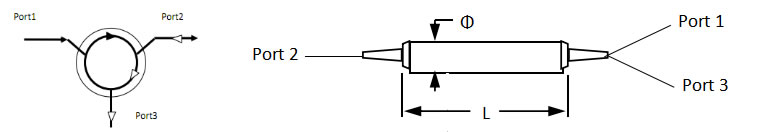

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		1300.1310	nm
带宽范围		1260-1460nm	nm
端口及工作方式		3端口， (Port 1→2, 2→3)	nm
插入损耗（Type）	Max.	0.8	dB
插入损耗（@23℃）	Max.	1.8(@1260~1460)	dB
峰值隔离度（Type）		45	dB
隔离度（@23℃）	Min.	24(@1260~1460)	dB
串扰	Max.	50	dB
偏振相关损耗	Max.	0.15	dB
偏振模色散	Max.	0.1	ps
方向性	Min.	50	dB
回波损耗	Min.	50	dB
承受功率	Max.	500	mW
拉伸载荷		5	N
光纤类型		Corning SMF-28e Fiber or customized
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃
封装尺寸		5.5*50	mm

备注：* 以上为不含接头参数，含头标准参数损耗增加0.2dB

订购信息ORDERING INFORMATION：

OBCIR-A-3-B-C-D-E
A=波长	1214=1260~1460 Specify
B=光纤类型	SM=SMF-28e fiber;
C=套管类型	B=Bare fiber 9=900um
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC
