高功率自由空间隔离器780~1064nm
High Power Free Space Isolator 780~1064nm CA 2-5mm(Qhpho) 包含了780nm、850nm、915nm、976nm、1030nm、1053nm、1064nm的自由空间隔离器是一种只允许光以单一方向传输的无源磁光器件。光隔离器用于防止光源受到由背反射或信号产生的不良影响。背反射可能损坏光纤激光器或者使之产生跳模、振幅变化或频移。在高功率应用中，背反射还能引起不稳定性和功率尖峰。青禾光电设计的这款可以在自由空间传输的隔离器，能够承受平均功率高达50W，通光孔径为2~5mm，波长可定制。

产品介绍

高功率自由空间隔离器780~1064nm1064nm

包含了780nm、850nm、915nm、976nm、1030nm、1053nm、1064nm的自由空间隔离器是一种只允许光以单一方向传输的无源磁光器件。光隔离器用于防止光源受到由背反射或信号产生的不良影响。背反射可能损坏光纤激光器或者使之产生跳模、振幅变化或频移。在高功率应用中，背反射还能引起不稳定性和功率尖峰。青禾光电设计的这款可以在自由空间传输的隔离器，能够承受平均功率高达50W，通光孔径为2~5mm，波长可定制。

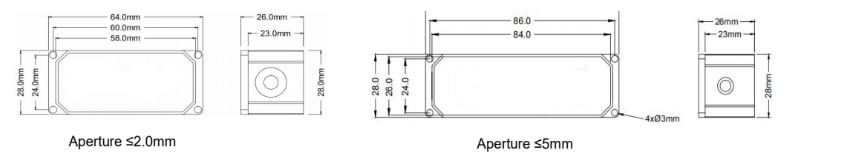

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极值	标准值	单位
中心波长		780,808, 915 ,976 ,1030 ,1040 ,1064 or customized	nm
带宽范围		±5	nm
峰值隔离度(Type)		30	dB
隔离度（@23℃）	Min.	25	dB
通光孔径（CA）		2.0, 5.0 (or Customized)	mm
插入损耗（Type）	Max.	0.15	dB
插入损耗（@23℃）		0.3	dB
峰值透过率（@23℃）		95	%
回波损耗	Min.	55	dB
通光功率(CW)	Max.	1.3.5.10.20.50 or customized	W
通光功率(pulse)	Max.	10	kW
操作温度		-5 to +50	℃
储藏温度		-50 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 部分波长产品承受功率已能满足100W,200W型也在研发当中。

订购信息ORDERING INFORMATION：

HPFSI-A-B-C-D-E-F
A=波长	780nm,808nm,915nm,976nm,1030nm,1040nm,1064nm, SS=Specify
B=光纤类型	PS=Polarization Sensitive;PI=Polarization Insensitive,
C=套管类型	20=2mm, 28=2.8mm ,50=5mm 3=3mm loose tube
D=光纤长度	00=Horizontal, 45=45 Degree, 90=Vertical, NA=NA
E=接头类型	00=Horizontal, 45=45 Degree, 90=Vertical, NA=NA
F=承受功率	1W, 5W, 10W, 20W,50W，SS=脉冲功率，具体联系咨询
