模式匹配器(MFA)

模式匹配器

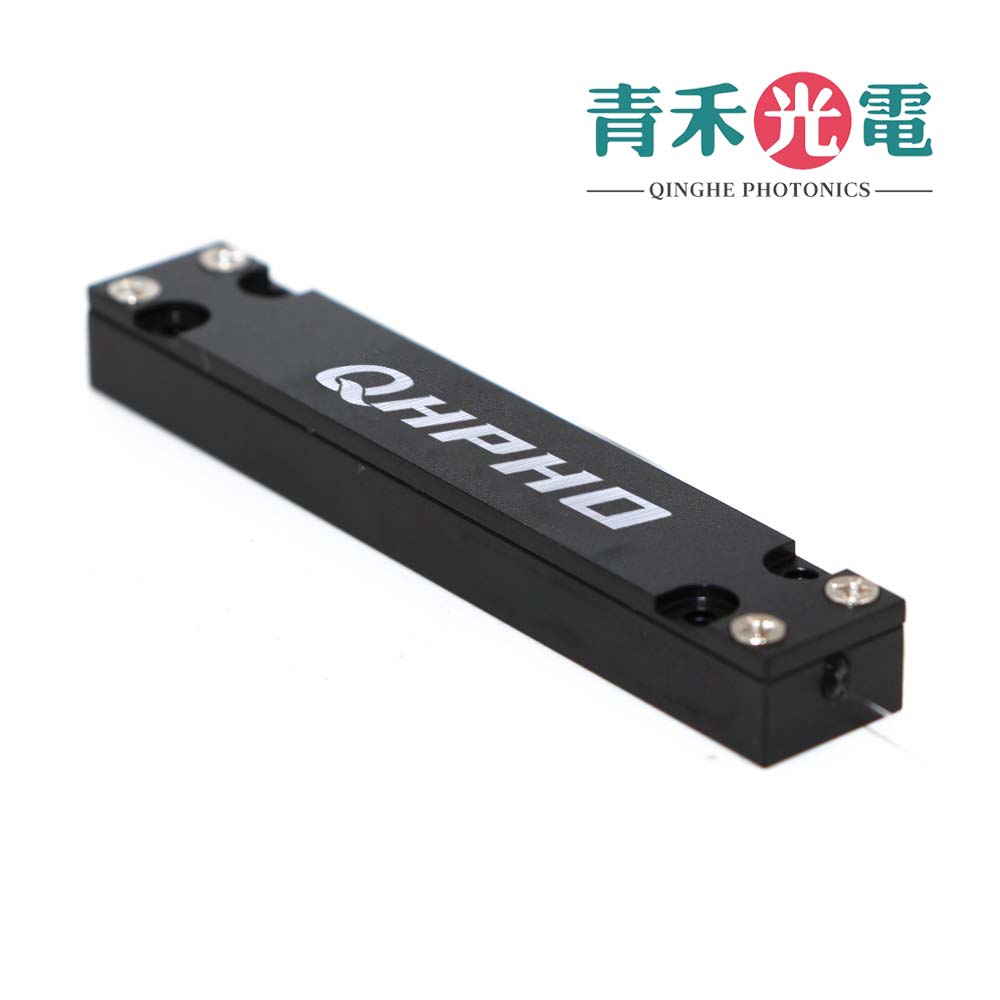

Mode Field Adapter (Qhpho) MFA模场匹配器（模式匹配器）是一种经过特殊工艺，让两种不同芯经和NA的光纤以较低的损耗相连接，青禾光电的这款模场匹配器利用模式优化技术从而获得高传输效率和低光束退化等特性。模式匹配器被经常适用于大功率的光纤激光器和光纤放大器当中。

产品介绍

模式匹配器

MFA模场匹配器（模式匹配器）是一种经过特殊工艺，让两种不同芯经和NA的光纤以较低的损耗相连接，青禾光电的这款模场匹配器利用模式优化技术从而获得高传输效率和低光束退化等特性。模式匹配器被经常适用于大功率的光纤激光器和光纤放大器当中。

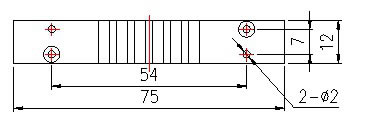

封装信息 PACKAGE INFORMATION


性能指标 SPECIFICATIONS：
指标名称
极限值
标准值
单位
波长范围
1030 - 1080 (1064), or 1450 - 1650 (1550)
nm
输入端光纤
6/125
10/125
10/125
6/125
20/250
62.5/125
输出端光纤
10/125
20/125
25/250
20/400
30/250
105/125
信号插损（正向）
Max.
0.3
0.4
0.5
0.5
0.2
-
dB
信号插损（反向）
Max.
0.3
0.5
0.7
0.7
0.2
2dB
dB
承受功率
Max.
10
20
10
W
消光比（仅PM光纤）
Min.
18
dB
回波损耗
Min.
45
dB
操作温度
-5 to +50
℃
储藏温度
-20 to +85
℃
封装尺寸
Ф4×65, or 75×12×8 for high power
mm


订购信息ORDERING INFORMATION：

MFA-A-B-C-D

A=波长

915,976,1064,1310,1550,Specify

B=输入光纤类型

SM=SMF-28e fiber 9/125um,H6=HI 1060，DCF6/125=DCF6/125 NA0.14/0.46
DCF8/125= DCF8/125 NA0.14/0.46; DCF10/125= DCF10/125 NA0.08/0.46;
M5=50/125 MM fiber; M6=62.5/125 MM fiber or SS=Specify

C=输出光纤类型

DCF8/125=DCF8/125 NA:0.14/0.46;DCF10/125=DCF10/125 NA:0.08/0.46
DCF20/125  -DCF20/125 NA:0.08/0.46;DCF30/250  -DCF30/250 NA:0.06/0.46
M105A= 105/125 NA0.15;M105B=105/125 NA0.22;SS=Specify

C=转换方向

F=Forward ；R=Reverse

D=光纤长度

05=0.5m  10=1.0m 50=5.0m SS=Specify
