保偏光纤跳线780nm to 1650nm
PM Patch Cable 780nm 850nm 1064nm 1310nm 1650nm(Qhpho) 覆盖了780nm850nm980nm1064nm1310nm1450nm1550nm1580nm1625nm1650nm波长的保偏光纤跳线（保偏尾纤）是一种光纤连接器，接头可安装在一端或两端。青禾光电高品质光纤跳线，采用进口接头来降低损耗，提高消光比和回损。我们还提供了AR镀膜的接头，用于光纤到自由空间耦合优化、低插入损耗的光纤跳线。包含有780~2000nm波长且满足相应的各种带宽。

产品介绍

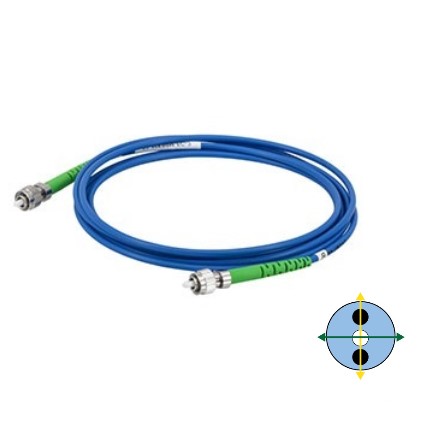

保偏光纤跳线780nm to 1650nm

覆盖了780nm850nm980nm1064nm1310nm1450nm1550nm1580nm1625nm1650nm波长的保偏光纤跳线（保偏尾纤）是一种光纤连接器，接头可安装在一端或两端。青禾光电高品质光纤跳线，采用进口接头来降低损耗，提高消光比和回损。我们还提供了AR镀膜的接头，用于光纤到自由空间耦合优化、低插入损耗的光纤跳线。包含有780~2000nm波长且满足相应的各种带宽。

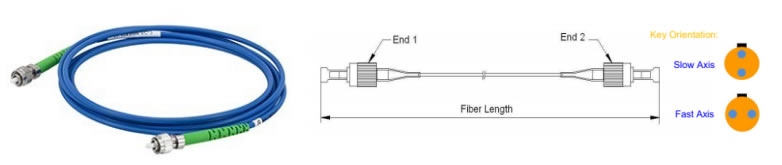

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值			单位
中心波长		780. 850	980. 1060. 1064	1310.1550.1650	nm
插入损耗（Type）		0.45	0.30	0.20	dB
插入损耗	Max.	0.80	0.50	0.30	dB
光纤类型		PM 850 fiber	PM 980 fiber	PM Panda fiber
接头类型		FC . SC . LC . SMA ….
消光比	Min.	23			dB
回波损耗	Min.	50 for UPC, 60 for APC			dB
交互性	Max.	0.02			dB
重复性	Max.	0.2dB for 1000 mating
承受功率(CW)	Max.	300			mW
拉伸载荷		5			N
操作温度		-5 to +50			℃
储藏温度		-20 to +85			℃

附加业务		可选镀膜：增透膜AR<0.25%，常规产品默认不镀膜

订购信息ORDERING INFORMATION：

PMJP-A-B-C-D-E-F
A=波长	780,850, 1060, 1310,1650 SS=Specify
B=光纤类型	H7= Hi 780 fiber;H6=Hi 1060 fiber;SM=SMF-28e Ultra,SS=Specify
C=套管类型	B=Bare fiber; 9=900um ; 2=2mm；3=3mm loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型1	NE=none FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC …... SMA905 SS=Specify
F=接头类型2	NE=none FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC …... SMA905 SS=Specify
