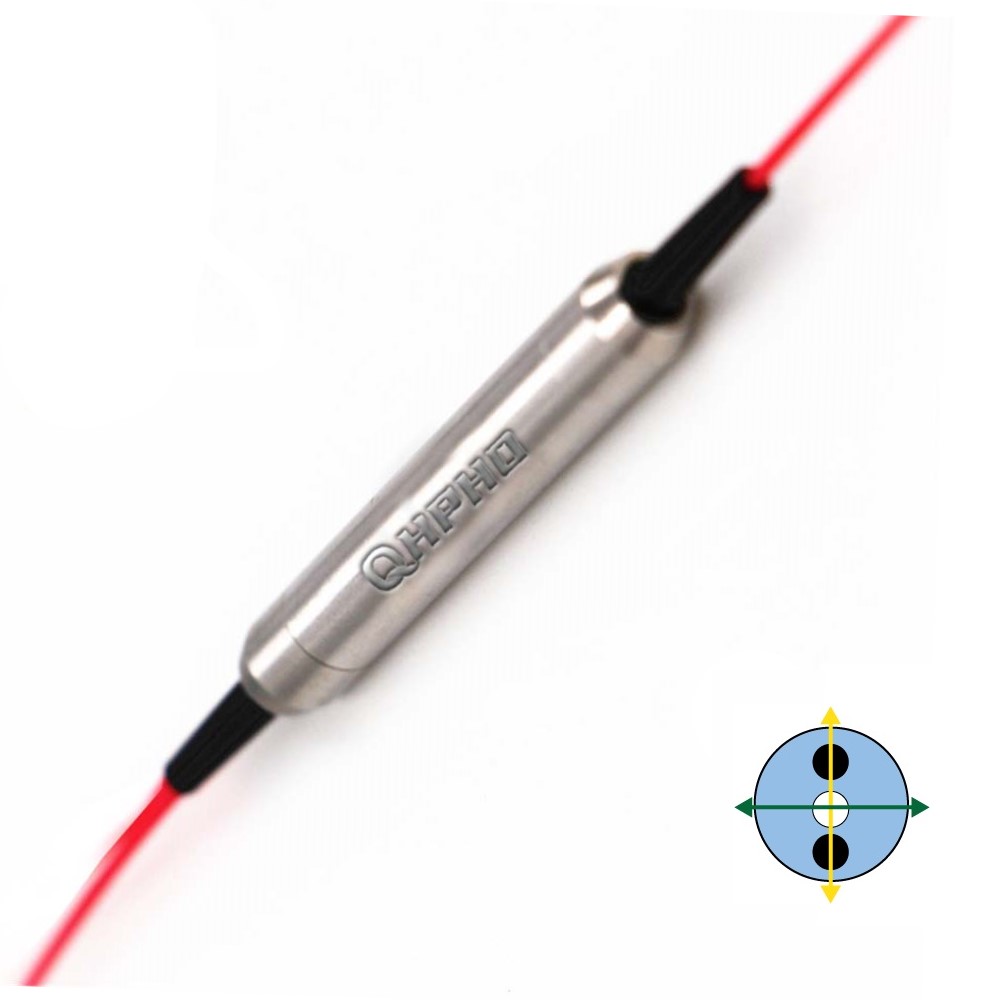

保偏带通滤波器 1550nm
PM Band Pass Filter 1550nm (Qhpho) 1550nm保偏带通滤波器（band-pass filter）是一个允许特定波段的波通过同时屏蔽其他波段的无源器件。青禾光电生产的这款光纤带通滤波器波形是极尽平坦的通带，在通带内几乎没有放大或者衰减，在一定范围内对通带外的波衰减，该产品是基于薄膜滤波器技术，具有高隔离、低插入损耗等特点。通带带宽有2nm,2nm，5nm,8nm,10nm,15nm等等,其他通带可以具体联系咨询。高功率或者3端口结构可订制。

产品介绍

保偏带通滤波器 1550nm

1550nm保偏带通滤波器（band-pass filter）是一个允许特定波段的波通过同时屏蔽其他波段的无源器件。青禾光电生产的这款光纤带通滤波器波形是极尽平坦的通带，在通带内几乎没有放大或者衰减，在一定范围内对通带外的波衰减，该产品是基于薄膜滤波器技术，具有高隔离、低插入损耗等特点。通带带宽有2nm,2nm，5nm,8nm,10nm,15nm等等,其他通带可以具体联系咨询。高功率或者3端口结构可订制。

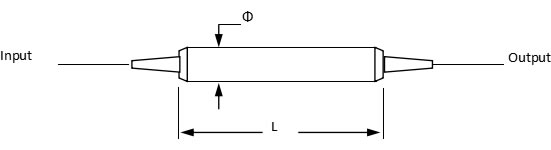

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值							单位
中心波长		1550							nm
通带带宽(0.5dB)	Max.	2	4		5	8	10	15	nm
截止带宽(25dB）	Max.	10	7	10	25	10	25	25	nm
插入损耗（@23℃）	Max.	0.8							dB
消光比	Min.	22							dB
回波损耗	Min.	55							dB
热稳定性	Max.	0.005							dB/℃
承受功率		300							mW
拉伸载荷	Max.	5							N
光纤类型		PM Panda fiber
操作温度		-5 to +50							℃
储藏温度		-20 to +85							℃

备注：* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

PMBPF-AAAA-B-C-D-E-F-G
A=波长	1550=1550nm
B=端口类型	2=2 Ports； 3= 3 Ports
C=通带带宽 (0.5dB）	02=2nm，04=4nm,05=5nm, 08=8nm,10=10nm,15=15nm
D=截止带宽（25dB)	07=07nm,10=10nm,25=25nm SS=Specify
E=套管类型	B=250um Bare fiber ; 9=900um loose tube
F=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
G=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
