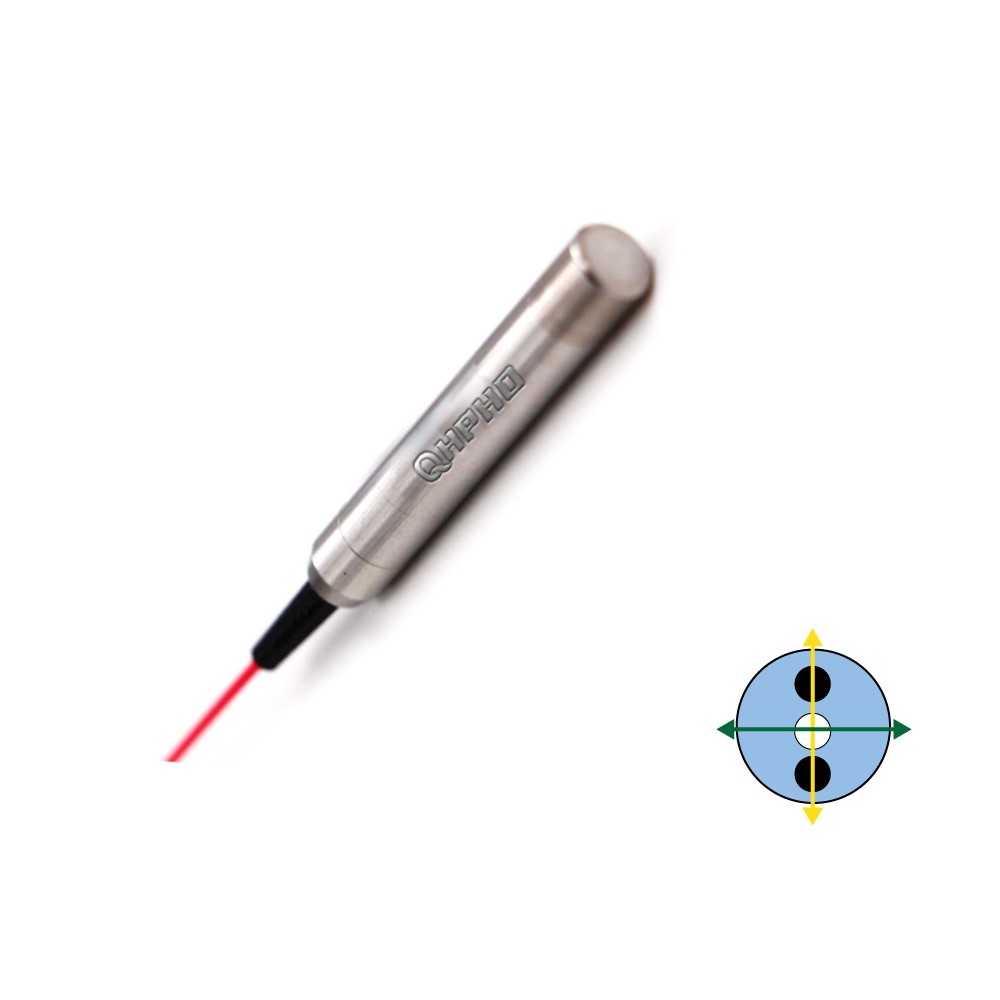

保偏法拉第旋转镜1064 1310 1550nm
PM Faraday Mirror 1064nm 1310nm 1550nm(Qhpho) 保偏光纤法拉第镜1064 1310 1550nm是将入射光的偏振态以90°的正交偏振方向进行反射。它利用了法拉第片的磁光旋转原理，单次通过旋转45°±1，然后经过后面的平面镜反射二次通过法拉第返回到了原光纤，偏振方向就偏转了90°或者正交与入射方向。由于其能最大程度的减小外部环境带来的光纤偏振态的变化，所以常常被用在光纤传感器，掺饵光纤放大器以及光纤激光器当中。青禾光电提供波长定制（1450 1480 1610 1650nm等等），部分波长高功率定制以及mini尺寸定制的服务。也可做成一进一出型。

产品介绍

保偏法拉第旋转镜1064 1310 1550nm

保偏光纤法拉第镜1064 1310 1550nm是将入射光的偏振态以90°的正交偏振方向进行反射。它利用了法拉第片的磁光旋转原理，单次通过旋转45°±1，然后经过后面的平面镜反射二次通过法拉第返回到了原光纤，偏振方向就偏转了90°或者正交与入射方向。由于其能最大程度的减小外部环境带来的光纤偏振态的变化，所以常常被用在光纤传感器，掺饵光纤放大器以及光纤激光器当中。青禾光电提供波长定制（1450 1480 1610 1650nm等等），部分波长高功率定制以及mini尺寸定制的服务。也可做成一进一出型。

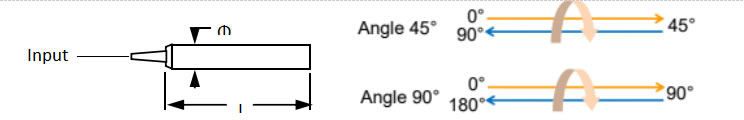

封装信息 PACKAGE INFORMATION

性能指标 SPECIFICATIONS：

指标名称	极值	标准值		单位
中心波长		1310、1550	1064	nm
带宽范围		±15	±5	nm
插入损耗	Max.	0.6	3.0	dB
单次通过旋转角		45 or 90		°
旋转角度公差	Max.	±3		°
消光比	Min.	20		dB
回波损耗	Min.	55		dB
通光功率		500	100	mW
光纤类型		PM Panda fiber	PM980
拉伸载荷	Max.	5		N
操作温度		-5 to +70		℃
储藏温度		-50 to +85		℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB

订购信息ORDERING INFORMATION：

PMFM-A-B-C-D-E
A=波长	1064.1310.1450.1480.1550.1610.Specify
B=单次旋转	45=45°，90=90°
C=光纤类型	PM=PM Panda fiber, P9=PM980 fiber, P8=PM850 fiber SS=Specify
D=套管类型	B=Bare fiber 9=900um 2=2mm 3=3mm loose tube
E=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
F=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
