高功率保偏波分复用器1550/980nm(波片型)
High Power PM Filter WDM T1550 R980(Qhpho) 高功率1550/980 or 976nm 保偏波分复用器(WDM)主要使用波片镀膜技术，它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长。波片型的该款产品具备高隔离度，带宽宽，性能稳定且各端口光纤类型可指定等优势。青禾光电生产的高功率可以满足20W连续光功率，以及ps，20kW峰值功率。

产品介绍

高功率保偏波分复用器1550/980nm(波片型)

高功率1550/980 or 976nm 保偏波分复用器(WDM)主要使用波片镀膜技术，它们非常适用于在光纤激光器和放大器中组合泵浦和信号波长。波片型的该款产品具备高隔离度，带宽宽，性能稳定且各端口光纤类型可指定等优势。青禾光电生产的高功率可以满足20W连续光功率，以及ps，20kW峰值功率。

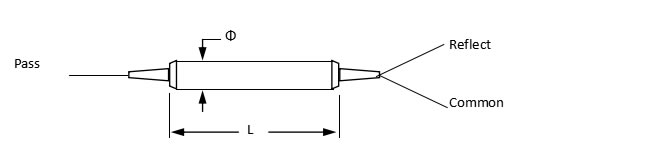

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值		单位
端口类别		透射端口	反射端口	nm
操作波长		1520~1580	980 (965 - 1000)	nm
插入损耗		0.8 (Typ.), 1.0 (Max.)	0.5 (Typ.), 0.7 (Max.)	dB
隔离度		30 (Typ.), 25 (Min.)	17 (Typ.), 15 (Min.)	dB
消光比	Min.	20		dB
回波损耗	Min.	50		dB
方向性	Min.	55		dB
热稳定性	Max.	0.005		dB/℃
承受功率(CW)		1.5.10.20 or ps，20kW peak power		mW
光纤类型		PM fiber ， HI 1060 or customized
操作温度		-20 to +85		℃
储藏温度		-40 to +85		℃

备注：* 以上为不含接头参数，含头标准参数损耗增加0.3dB.
* 接头只承诺1W以下连续光功率，1W以上建议熔接使用

订购信息ORDERING INFORMATION：

HPMFWDM-A-B-C-D-E
A=波长	T1550/R980；T980/R1550；SS=Specify
B=套管类型	B=250um Bare fiber ; 9=900um loose tube
C=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
D=接头类型	NE=None, FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
E=接头类型	1W. 2W.5W.10W.20W
