保偏光纤环形器S+C+L band
PM 3-port Optical CirculatorS+C+L Band(Qhpho) 1460nm~1610nm 3端口保偏光纤环形器，是不可逆光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。PM光纤环行器广泛应用于需要保持偏振特性的光纤网络和放大器中。另有其他波长和高功率产品，具体请联系青禾光电咨询。

产品介绍

保偏光纤环形器S+C+L band

1460nm~1610nm 3端口保偏光纤环形器，是不可逆光学器件，光只能沿一个方向传播。信号若从端口1输入，则从端口2输出；而信号从端口2输入，则将从端口3输出，其输出损耗都很小。光从端口2输入时，从端口1输出时损耗很大，同样光从端口3输入时，从端口1，2中输出时损耗也很大。PM光纤环行器广泛应用于需要保持偏振特性的光纤网络和放大器中。另有其他波长和高功率产品，具体请联系青禾光电咨询。

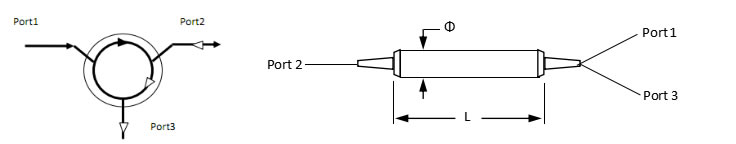

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值	单位
操作波长		S+C + L Band: 1460 to 1610	nm
端口及工作方式		3端口， (Port 1→2, 2→3)
插入损耗（Type）	Max.	1.0	dB
插入损耗（@23℃）	Max.	1.2	dB
峰值隔离度（Type）		50	dB
隔离度（@23℃）	Min.	30	dB
消光比	Min.	20	dB
串扰	Min.	50	dB
回波损耗	Min.	50	dB
承受功率(CW)	Max.	500	mW
光纤类型		PM Panda Fiber or customized
拉伸载荷	Max.	5	N
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

PMCIR-SCL-B-C-D-E
A=波长	CL=C+L（1530~1610nm) ;SCL=S+C+L(1460~1610nm）
B=端口类型	3= 3 Ports , 4=4 Ports
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
