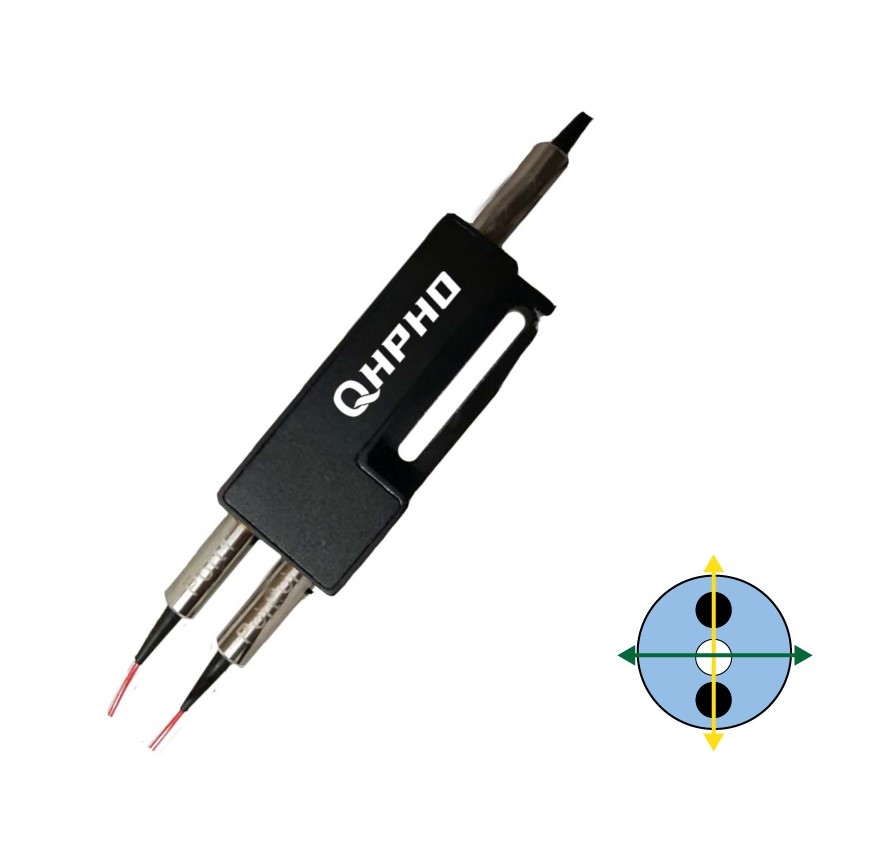

高功率保偏光纤环形器1550nm 20W
High Power PM Optical Circulator 1550 20W(Qhpho) 1550nm高功率光纤环行器是三端口器件，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；因不可逆特性常用在分叉复用器、双向泵浦系统和色散补偿器件或者搭配FBG系统中分离光信道，也可以单根光纤双向传输信号的应用。青禾光电采用独特的工艺和光路设计使之能够承受20W的功率，我们扎实的技术功底也接受各种特殊参数的研发和订制。

产品介绍

高功率保偏光纤环形器1550nm 20W

1550nm高功率光纤环行器是三端口器件，光只能沿一个方向传播。从端口1输入的信号从端口2低损耗输出；因不可逆特性常用在分叉复用器、双向泵浦系统和色散补偿器件或者搭配FBG系统中分离光信道，也可以单根光纤双向传输信号的应用。青禾光电采用独特的工艺和光路设计使之能够承受20W的功率，我们扎实的技术功底也接受各种特殊参数的研发和订制。

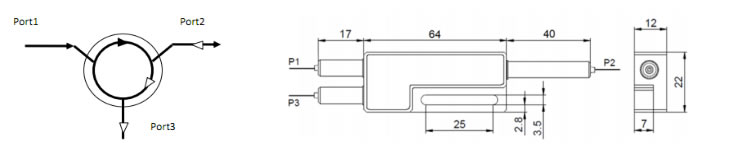

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值	单位
操作波长		1550	nm
带宽范围		±10	nm
插入损耗（Type）	Max.	0.6	dB
插入损耗（@23℃）	Max.	0.9	dB
峰值隔离度（Type）		50	dB
隔离度（@23℃）	Min.	40	dB
消光比	Min.	18	dB
串扰	Min.	50	dB
回波损耗	Min.	50	dB
承受功率P1-P2		20
承受功率P2-P3		1	W
峰值功率		20	Kw
拉伸载荷	Max.	5	N
光纤类型		PM PANDA Fiber PMLMA or customized
操作温度		0 to +60	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.3dB

订购信息ORDERING INFORMATION：

HPMCIR-A-3-B-C-D-E-F-G
A=波长	1550=1550nm,SS=Specify
B=光纤类型	PM=PM PANDA fiber,PMLMA-25/250, PMLMA-30/250, SS=Specify
C=套管类型	B=250um Bare fiber ; 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	NE=none,FA=FC/APC FP=FC/UPC SC/APC, LC/APC….. SS=Specify
F=工作轴向	B=Both axis working, F=Fast axis blocked, N=Non-PM
G=功率大小	1W, 5W, 10W, 20W,脉冲型=SS（具体联系咨询）
