超高隔离度保偏光纤隔离器1030nm 55dB

产品系列

保偏光纤隔离器

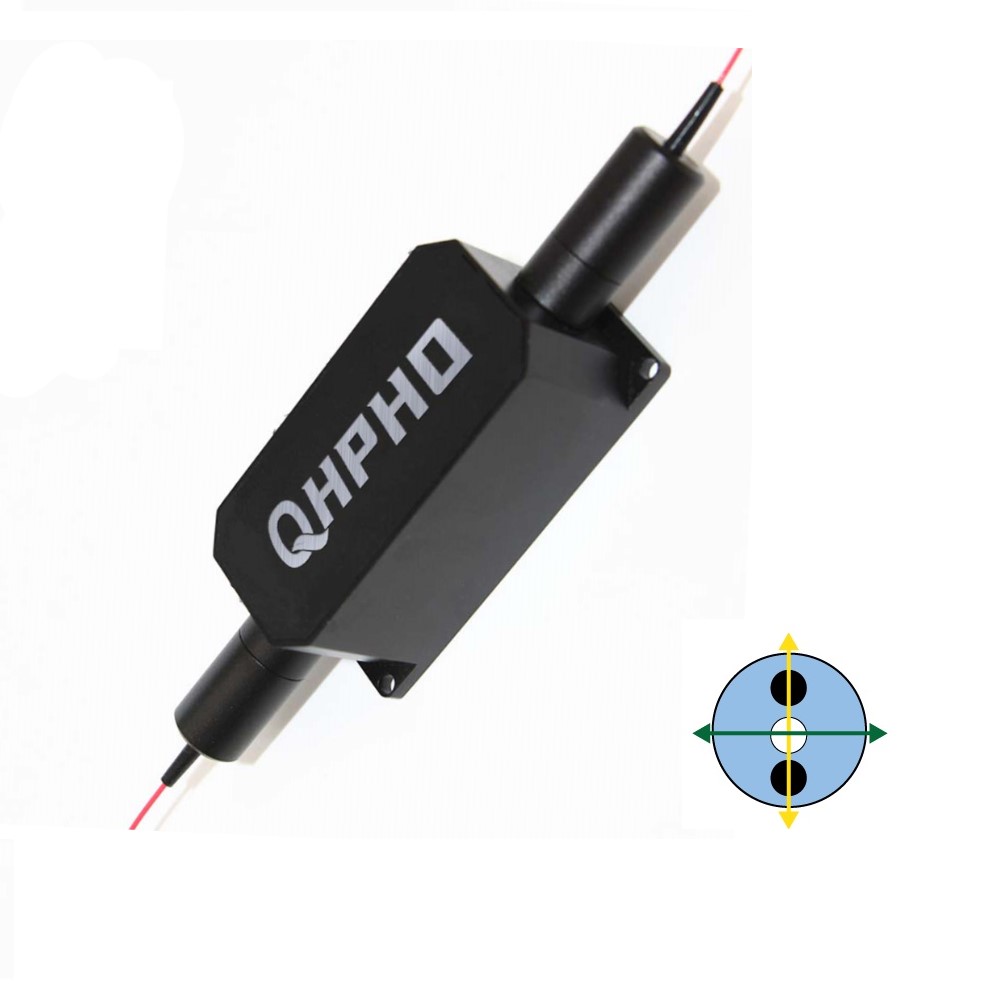

超高隔离度保偏光纤隔离器1030nm 55dB
Polarization Maintaining Isolator 1030nm 55dB高隔离度 New(Qhpho) 1030nm1040nm的超高隔离度保偏光纤隔离器是一种单向传光器件，具有阻止光反向通过的功能。青禾光电设计的这款隔离器是针对客户对隔离度参数的注重要求重点设计而来。典型值隔离度55dB同时还保持了低损耗。有效的提高了传输效率和阻止了回光反射。

产品介绍

超高隔离度保偏光纤隔离器1030nm

1030nm1040nm的超高隔离度保偏光纤隔离器是一种单向传光器件，具有阻止光反向通过的功能。青禾光电设计的这款隔离器是针对客户对隔离度参数的注重要求重点设计而来。典型值隔离度55dB同时还保持了低损耗。有效的提高了传输效率和阻止了回光反射。

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		1030	nm
带宽范围		±10	nm
插入损耗（Type）	Max.	1.0	dB
插入损耗（@23℃）	Max.	1.3	dB
峰值隔离度（Type）		65	dB
隔离度（@23℃）	Min.	55	dB
消光比	Min.	20	dB
回波损耗	Min.	55	dB
承受功率（CW）	Max.	0.5, 1, 5, 10,20	W
拉伸载荷	Max.	5	N
脉冲功率（ns)	Max.	10	Kw
光纤类型		PM980 fiber
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB

订购信息ORDERING INFORMATION：

HPMIS-A-B-C-D-E-F
A=波长	1030nm,1053nm, SS=Specify
B=光纤类型	P9=PM980 fiber,SS=Specify
C=套管类型	B=Bare fiber 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 15=1.5m SS=Specify
E=接头类型	NE=None FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
F=承受功率	1W, 5W, 10W,SS=脉冲功率，具体联系咨询
G=工作轴向	B=Both of axis working, F=Fast axis blocked
