保偏光纤隔离器976nm 980nm 50W

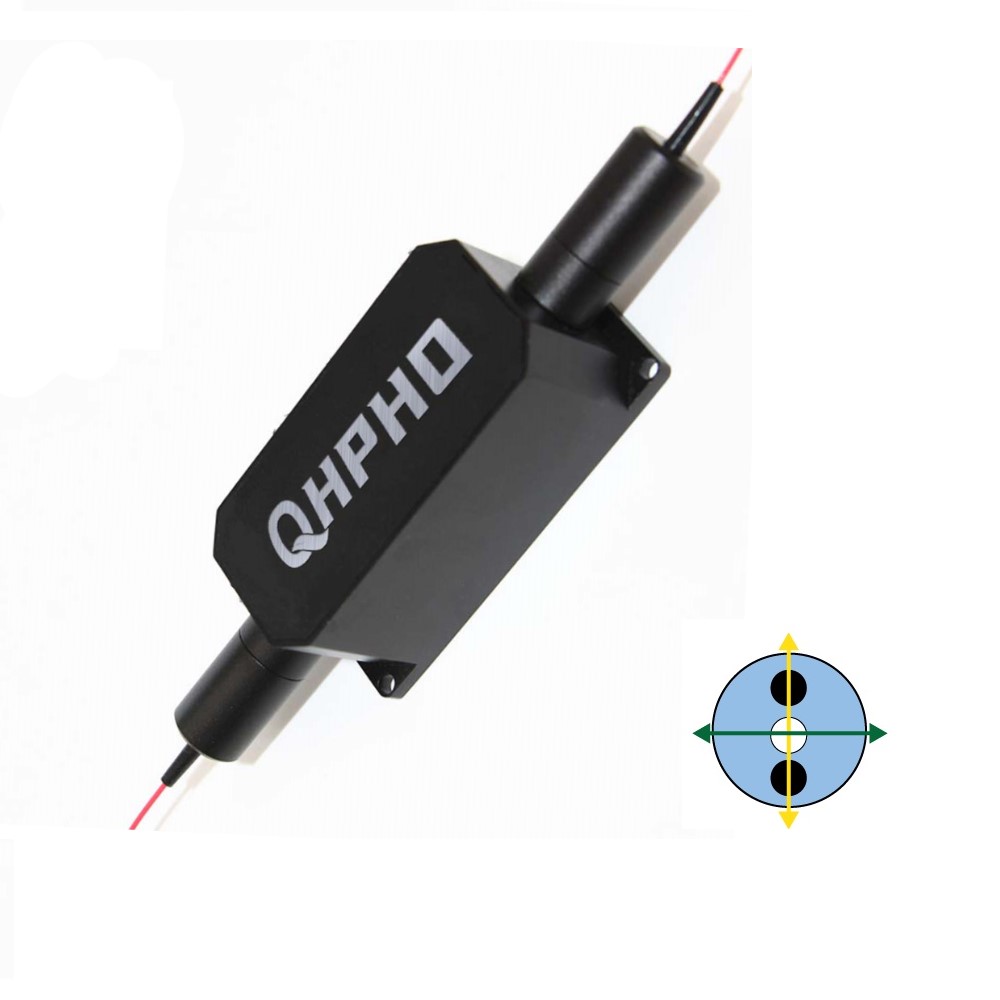

Polarization Maintaining Isolator 980nm 0.5-50W(Qhpho) 976nm980nm的保偏光纤隔离器PM Isolator是一种单向传光器件，具有阻止光反向通过的功能。当然青禾光电设计的这款保偏光纤隔离器具有高隔离度、低插入损耗和承受高功率的能力。光学隔离器通常用来保护激光器或放大器，防止背反射光。有1~50W功率,20W以上尺寸另行咨询我们。

产品介绍

保偏光纤隔离器980nm

976nm980nm的保偏光纤隔离器PM Isolator是一种单向传光器件，具有阻止光反向通过的功能。当然青禾光电设计的这款保偏光纤隔离器具有高隔离度、低插入损耗和承受高功率的能力。光学隔离器通常用来保护激光器或放大器，防止背反射光。有1~50W功率,20W以上尺寸另行咨询我们。

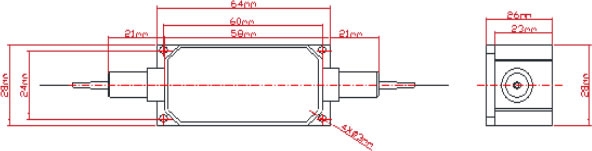

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极限值	标准值	单位
中心波长		976，980	nm
带宽范围		±10	nm
插入损耗（Type）	Max.	0.6	dB
插入损耗（@23℃）	Max.	1.0	dB
峰值隔离度（Type）		36	dB
隔离度（@23℃）	Min.	25	dB
消光比（单轴工作）	Min.	22	dB
消光比（双轴工作）	Min.	20	dB
回波损耗	Min.	50	dB
承受功率（CW）	Max.	0.5, 1, 5, 10, 20, 50	W
拉伸载荷	Max.	5	N
光纤类型		PM 980 fiber
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB

订购信息ORDERING INFORMATION：

PMIS-A-B-C-D-E
A=波长	976，980nm
B=光纤类型	P9=PM980 fiber,SS=Specify
C=套管类型	B=Bare fiber 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 15=1.5m SS=Specify
E=接头类型	NE=none,FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
F=工作轴向	B=Both of axis working, F=Fast axis blocked
