保偏光纤隔离器488nm~680nm

产品系列

保偏光纤隔离器

可见光保偏光纤隔离器 488nm 520nm 532nm
Visible Wavelength PM Optical Isolator 488 532 632 638 680nm(Qhpho) 488nm520nm532nm的保偏光纤隔离器是一种单向传光器件，具有阻止光反向通过的功能。当然青禾光电设计的这款偏振无关在线隔离器具有高隔离度、低插入损耗和承受高功率的能力。光学隔离器通常用来保护激光器或放大器，防止背反射光。

产品介绍

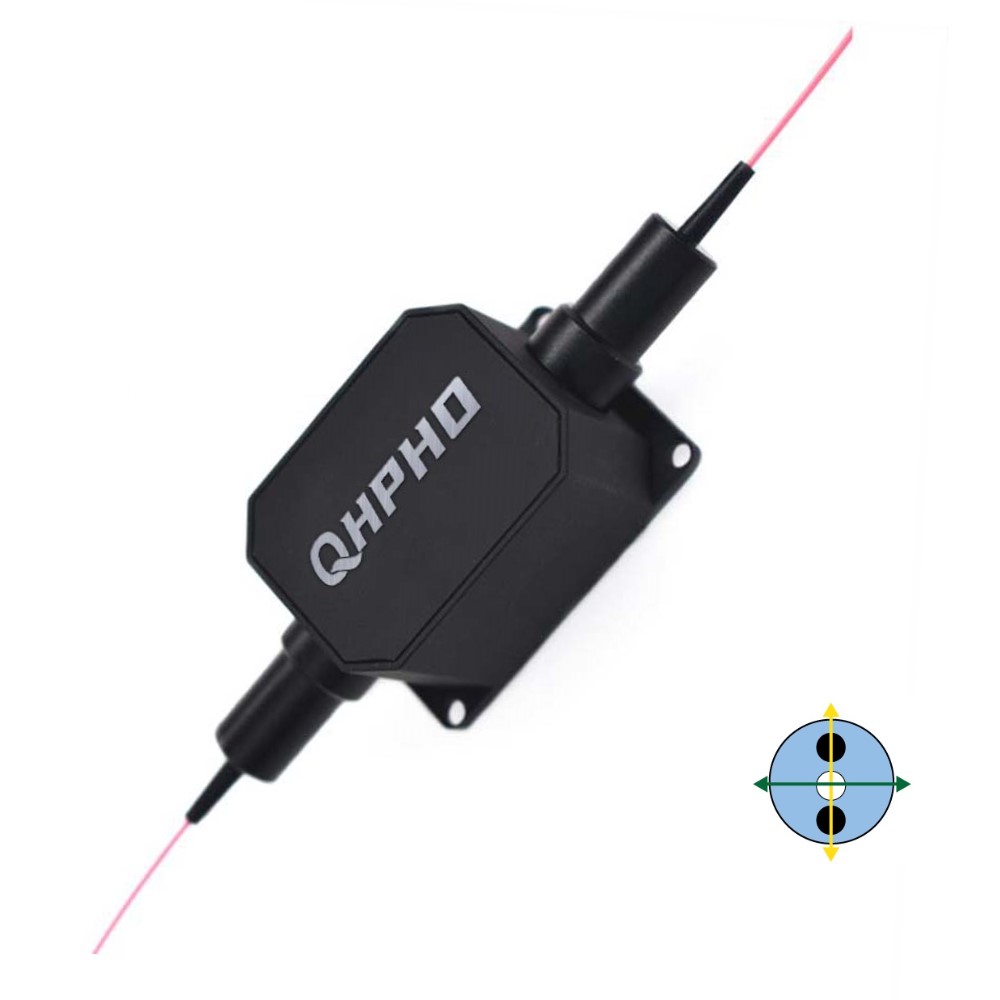

保偏光纤隔离器488nm~680nm

488nm532nm632nm638nm680nm的保偏光纤隔离器是一种单向传光器件，具有阻止光反向通过的功能。当然青禾光电设计的这款偏振无关在线隔离器具有高隔离度、低插入损耗和承受高功率的能力。光学隔离器通常用来保护激光器或放大器，防止背反射光。

封装信息 PACKAGE INFORMATION：

性能指标 SPECIFICATIONS：

指标名称	极值	标准值	单位
操作波长		488.520.532	nm
带宽范围		±5	nm
插入损耗（Type）		1.5 (1.6 for 488nm)	dB
插入损耗（@23℃）	Max.	1.8 (2.0 for 488nm)	dB
峰值隔离度（Type）		25	dB
隔离度（@23℃）	Min.	20	dB
消光比（单轴工作）	Min.	22	dB
消光比（双轴工作）	Min.	20	dB
回波损耗	Min.	45	dB
承受功率	Max.	1000	mW
拉伸载荷	Max.	5	N
光纤类型		Nufern PM460 HP fiber or PM630 HP fiber
操作温度		-5 to +50	℃
储藏温度		-20 to +85	℃

备注：
* 随着技术改进，封装尺寸会略有调整，如介意请下单确认细节。
* 以上为不含接头参数，含头标准参数损耗增加0.5dB，回损降低5dB

订购信息ORDERING INFORMATION：

PMIS-A-B-C-D-E-F
A=波长	488nm,532nm，SS=Specify
B=光纤类型	NP4= Nufern PM460 HP fiber ,NP6= Nufern PM 630 HP fiber,SS=Specify
C=套管类型	B=Bare fiber 9=900um loose tube
D=光纤长度	05=0.5m 10=1.0m 50=5.0m SS=Specify
E=接头类型	NE=None FA=FC/APC FP=FC/UPC SA=SC/APC SP=SC/UPC SS=Specify
F=工作轴向	B=Both of axis working, F=Fast axis blocked
